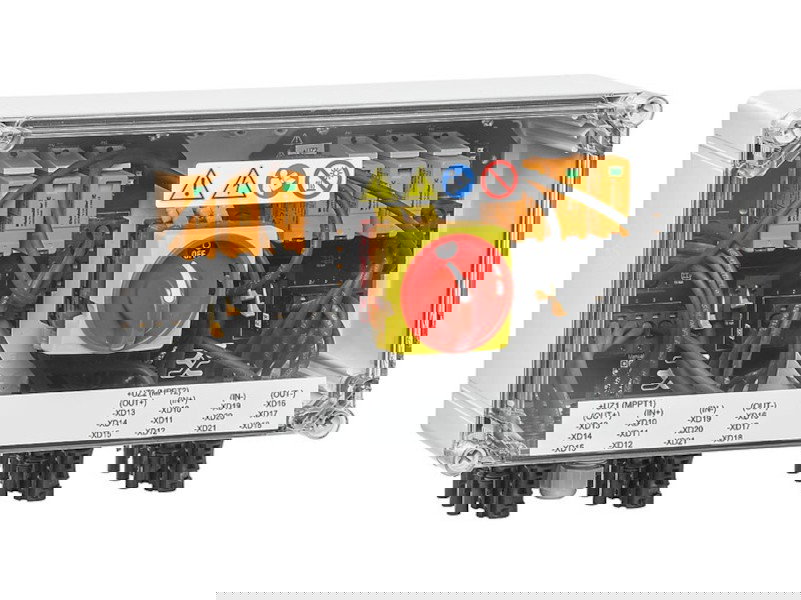

GAK PVN DC 3IN/3OUT 2MPP SW SPD1R EVO 1.1kV
Generatoranschlusskasten
Art-Nr.
6356269
Hersteller-Nr.
2890360000
Produktdetails
Produktinformationen "GAK PVN DC 3IN/3OUT 2MPP SW SPD1R EVO 1.1kV"
für Wechselrichter mit 2 MPP-Trackern, geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäss EN 51543-32.
MPP1:
- 3 Eingänge, Anschluss über MC4-Evo 2 Steckverbinder,
- kompatibel mit Kabeltyp TÜV 2
- Pfg1169/08.07 / EN50618:2063
- 3 Ausgänge, Anschluss über MC4-Evo 2 Steckverbinder,
- kompatibel mit Kabeltyp TÜV 2
- Pfg1169/08.07 / EN 50618:2063
MPP2:
identisch wie MPP1
Max. Stringspannung Uoc:1100V
Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt
Mit Lasttrennschalter zur sicheren Trennung der Stringleitungen
Anschluss des Signalkontaktes über Kabelverschraubungen (8-12mmØ)
max. Leiterquerschnitt: 1.5mm²
Anschluss der Funktionserde über Kabelverschraubungen (8-12mmØ)
Leiterquerschnitt:16-25mm²
Schutzart: IP65
Alles eingebaut in ein glasfaserverstärktes Kunststoffgehäuse
Masse
HxBxT: 240x200x172 mm
Zulassung gemäss Niederspannungs-
Schaltgerätekombinationen IEC 61439-1:2011 und EN61439-2:2011
Technische Details
| Anzahl der MPP-Tracker (Stk) | 2 |
|---|---|
| DC Anschluss | MC4 Evo 2 |
| Überspannungsschutz DC | Typ 1 und Typ 2 |
| Gehäuseschutzklasse | IP65 |
| Gesamtanzahl Stringeingänge | 6 |
| Integrierte Stringüberwachung | nein |
| Max. Anzahl Stringausgänge (Stk) | 6 |
| Max. Eingangsspannung DC (V) | 1100.00 |
| Max. Eingangsstrom pro String (A) | 37.50 |
| Min. Temperatur der Umgebung (°C) | -40 |
| Strangsicherungen | nicht enthalten |
| Hersteller | Weidmüller |
|---|---|
| Hersteller Artikelbezeichnung | PVN DC 3I 3O 2MPP SW SPD1R EVO 11 |
| Ursprungsland | Slowakei |
| Intrastat Warennummer (HS-Code) | 85371098 |
| Gewicht inkl. Verpackung (Kg) | 1.000 |
|---|
| Länge ohne Verpackung (mm) | 172.00 |
|---|---|
| Breite ohne Verpackung (mm) | 240.00 |
| Höhe ohne Verpackung (mm) | 400.00 |
| Gewicht ohne Verpackung (kg) | 1.000 |
| Garantiegeber | Weidmüller |
|---|
