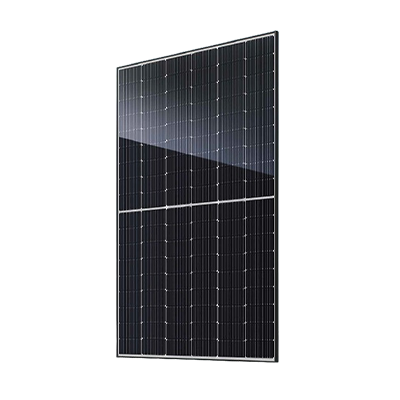

JAM54D40-470/LR
Modulo Topcon monofacciale - cornice nera
Codice prodotto:
6863194
Cod. Articolo produttore
JAM54D40-470/LR
Informazioni sul prodotto
Info sui prodotti "JAM54D40-470/LR"
*** Modulo in possesso di fireclass - classificato in Classe E secondo normativa UNI EN 13501-1 e Broof T2 secondo normativa UNI EN 13501-5 ***
Il modulo solare JAM54D40 LR di JA Solar offre una potenza nominale di 470 Wp e convince per l'elevato rendimento energetico e la bassa perdita di potenza durante l'intero ciclo di vita. Anche in condizioni di scarsa illuminazione, il modulo raggiunge rendimenti elevati, rendendolo ideale per condizioni operative impegnative.
La robusta struttura a doppio vetro protegge in modo affidabile il modulo dagli agenti atmosferici e garantisce stabilità a lungo termine. L'elegante cornice nera conferisce al modulo un aspetto moderno e di alta qualità. Il tutto è completato da una garanzia di rendimento di 30 anni e una garanzia sul prodotto di 25 anni.
Vantaggi del prodotto:
• Elevata resa energetica
• Robusta struttura a doppio vetro
• Prestazioni ottimizzate in condizioni di scarsa illuminazione
• Design elegante con cornice nera
• Garanzia di rendimento di 30 anni e garanzia sul prodotto di 25 anni
Caratteristiche del prodotto:
• Potenza nominale Pmax: 470 Wp
• Tipo di cella: monocristallina
• Bifacciale: no
• Contatto cella: 16 busbars
• Colore cornice: nero
• Colore backsheet: bianco
• Tensione massima del sistema: 1500 V
• Tipo di connettore: MC4 Evo 2A
• Lunghezza cavo: 1,2 m
• Spessore vetro: 1,6 mm (anteriore) / 1,6 mm (posteriore)
• Capacità di carico superficiale max.: 5400 Pa (neve) / 2400 Pa (vento)
• Dimensioni: 1762 x 1134 x 30 mm
• Peso: 22,0 kg
• Garanzia: 30 anni di garanzia sulle prestazioni e 25 anni di garanzia sul prodotto
Dettagli tecnici
| Bifacciale | no |
|---|---|
| Spessore vetro frontale (mm) | 1.60 |
| Tipo di connettore | MC4 Evo 2A |
| Colore del telaio | nero |
| Lunghezza del cavo max. (cm) | 120.00 |
| Tensione nominale - UMPP (V) | 33.84 |
| Tensione massima di sistema (V) | 1500 |
| Colore pannello posteriore | bianco |
| Coefficiente di temperatura Uoc (%/C) | -0.2500 |
| Carico massimo vento (Pa) | 2400 |
| Tensione a vuoto Uoc (V) | 40.40 |
| Numero di celle trasversale | 6 |
| Corrente inversa max (A) | 25 |
| Coefficiente di temperatura Pmpp (%/C) | -0.2900 |
| Struttura del modulo | vetro-vetro |
| Numero di celle in lunghezza | 18 |
| Carico massimo (Pa) | 5400 |
| Tipo di telaio | con cornice |
| Tipo di cella | monocristallino |
| Efficienza del modulo (%) | 23.50 |
| Sezione del principale del cavo (mm²) | 4.00 |
| Ottimizzazione del modulo integrato | no |
| Corrente nominale Impp (A) | 13.89 |
| Grado di protezione | IP68 |
| Corrente di corto circuito Isc (A) | 14.66 |
| Lunghezza del cavo negativo (cm) | 120.00 |
| Tolleranza di potenza | + 3% |
| Busbars (pz) | 16 |
| Potenza nominale Pmax (Wp) | 470 |
| Numero di celle (pz) | 108 |
| Taglio delle celle | half cut |
| Coefficiente di temperatura Isc (%/C) | 0.0450 |
| Intrastat Paese d'origine | Cina |
|---|---|
| Produttore descrizione dell'articolo | JAM54D40-470\/LR |
| Certificato 1 | IEC/TÜV |
| Codice Intrastat delle merci (HS-Code) | 85414300 |
| Produttore | JA Solar |
| Certificato 2 | Classe di protezione 2 |
| Peso del pallet (kg) | 845.00 |
|---|---|
| Peso incl. imballaggio (Kg) | 22.000 |
| Larghezza incl. imballaggio (cm) | 113.40 |
| Numero di pallet per container | 26 |
| Materiale d'imballaggio | Scatola di cartone |
| Altezza incl. imballaggio (cm) | 3.00 |
| Dimensioni del pallet lungh x largh x alt (mm) | 1250x1790x1110 |
| Lunghezza incl. imballaggio (cm) | 176.20 |
| Quantità per Container | 936 |
| Quantità per pallet | 36 |
| Peso senza imballo (kg) | 22.000 |
|---|---|
| Larghezza senza imballo (mm) | 1134.00 |
| Lunghezza senza imballo (mm) | 1762.00 |
| Altezza senza imballo (mm) | 30.00 |
| Garanzia di prestazioni (anni) | 30 |
|---|---|
| Degradazione dopo il primo anno (%) | 99 |
| Degressione lineare p.a. in % | 0,4 |
| Garanzia del prodotto (anni) | 25 |
| Garanzia standard del Prodotto (anni) | 25 |
| Garanzia del produttore | JA Solar |
