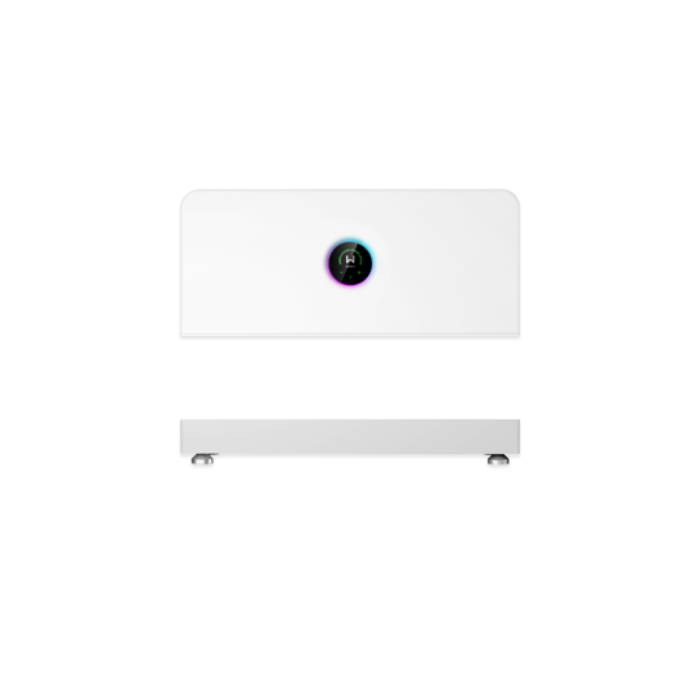

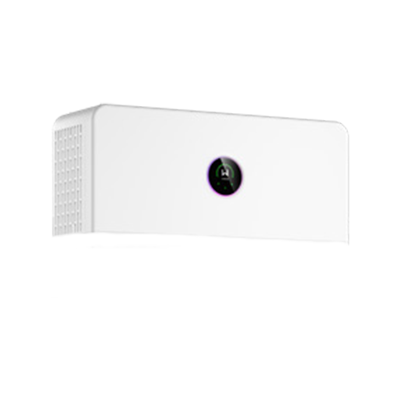

GW20K-ETA-G20 (per sistema ESA all-in-one)
Info sui prodotti "GW20K-ETA-G20 (per sistema ESA all-in-one)"
È possibile installare fino a sei moduli di accumulo sotto ad una singola unità inverter.
Se si vuole prevedere un numero maggiore di moduli di accumulo (oppure se si vuole limitare l'altezza del sistema inverter + batteria) questi devono essere disposti su di una seconda o terza torre.
Per ogni torre aggiuntiva è necessario prevedere l'apposito kit di espansione ESA Battery (item 6863697).
NB: Questo modello di inverter dispone di un meter integrato: per l'installazione corretta è quindi necessario procedere con il collegamento dell'inverter utilizzando i trasformatori di corrente (CT) forniti in dotazione nella scatola. Il rapporto di trasformazione dei CT è 120A:40mA
Quando il meter integrato nell'inverter non è sufficiente (causa correnti superiori o distanze maggiori del consentito, è possibile utilizzare in alternativa i classici smart meter Goodwe GMK110 (per impianti monofase) o GM330 (per impianti trifase).
Gli inverter ibridi trifase della serie Goodwe ETA-G20 sono progettati per il sistema di accumulo compatto ESA.
È possibile combinare in modo flessibile fino a 12 moduli di accumulo con capacità comprese tra i 5 e gli 8 kWh, ottenendo una capacità totale utilizzabile da 5 a 96 kWh.
Il sistema di backup integrato, con un tempo di commutazione inferiore a 4 ms, alimenta anche i carichi sensibili.
Ideale per applicazioni residenziali e commerciali di piccole dimensioni.
Vantaggi del prodotto:
• Sistema all-in-one
• Possibili combinazioni fino a 96 kWh con accumulo Goodwe Bat-D da 5 o 8 kWh (mixabili fra loro sotto lo stesso inverter)
• Fino a 42 A di corrente di ingresso per MPPT
Caratteristiche del prodotto:
• Potenza nominale AC: 20,0 kW
• Fasi di immissione: 3
• Tensione di rete AC: 400 V
• Collegamento accumulo: alta tensione
• Numero di MPPT: 4
• Tensione massima di ingresso CC: 1000 V
• Protezione da sovratensione CC: tipo 2
• Protezione da sovratensione AC: tipo 2
• Rilevamento guasti d'arco AFCI: sì
• Comunicazione: Wi-Fi, LAN, RS485, Bluetooth, RS485, 4G (opzionale)
• Classe di protezione: IP66
• Raffreddamento: attivo
• Dimensioni: 800 x 340 x 270 mm
• Peso: 34,0 kg
Dettagli tecnici
| Tipologia | senza trasformatore |
|---|---|
| MPP Intervallo minimo di tensione in ingresso (V) | 120.00 |
| Corrente massima in ingresso per MPPT (A) | 21/21/21/21 |
| Max. Corrente d'ingresso DC totale (A) | 84.00 |
| Corrente di uscita massima (A) | 29.00 |
| Efficienza europea (%) | 97.30 |
| Tensione d'ingresso minima (V) | 120 |
| Interfaccia 2 | W-Lan |
| Corrente massima di cortocircuito totale (A) | 104.00 |
| Potenza massima del generatore DC (kWp) | 40.00 |
| Sistema di backup completo | sì con alimentatore |
| Grado di protezione | IP66 |
| Tensione d'ingresso iniziale (V) | 150 |
| Numero di MPPT indipendenti (pz) | 4 |
| Temperatura minima di esercizio (°C) | -35 |
| Tensione d'ingresso max. DC (V) | 1000.00 |
| Protezione contro le sovratensioni AC | tipo 2 |
| Interfaccia 1 | RS485 |
| Fasi di alimentazione | 3 |
| Potenza massima AC (kVA) | 20.00 |
| Max. Numero massimo di ingressi di stringa | 4 |
| Accoppiamento delle batterie | AC/DC |
| Range di tensione massima in ingresso MPP (V) | 950.00 |
| Spegnimento rapido | sì |
| Display | senza display |
| Tensione di carica (V) | 700 - 950 |
| Potenza nominale AC (kW) | 20.00 |
| Max. efficienza (%) | 98.10 |
| Interruttore DC integrato | sì |
| Utilizzabile in modalità offgrid | sì |
| Spia del sistema di backup | sì con alimentatore |
| Protezione contro le sovratensioni DC | tipo 2 |
| Protezione della rete | sì |
| Interruttore AC integrato | no |
| Arc Fault Circuit Interrupter | sì |
| Corrente massima di cortocircuito per MPPT (A) | 26/26/26/26 |
| Corrente di carica (A) | 26.70 |
| Fusibili a stringa | non incluso |
| Intrastat Paese d'origine | Cina |
|---|---|
| Produttore descrizione dell'articolo | GW20K-ETA-G20 |
| Produttore | GoodWe |
| Codice Intrastat delle merci (HS-Code) | 85044084 |
| Larghezza incl. imballaggio (cm) | 99.00 |
|---|---|
| Quantità per pallet | 4 |
| Altezza incl. imballaggio (cm) | 60.00 |
| Dimensioni del pallet lungh x largh x alt (mm) | 1220x1000x1260 |
| Peso incl. imballaggio (Kg) | 40.000 |
| Lunghezza incl. imballaggio (cm) | 45.00 |
| Peso senza imballo (kg) | 34.000 |
|---|---|
| Larghezza senza imballo (mm) | 800.00 |
| Altezza senza imballo (mm) | 340.00 |
| Lunghezza senza imballo (mm) | 270.00 |
| Garanzia del produttore | GoodWe |
|---|---|
| Garanzia standard del Prodotto (anni) | 10 |
