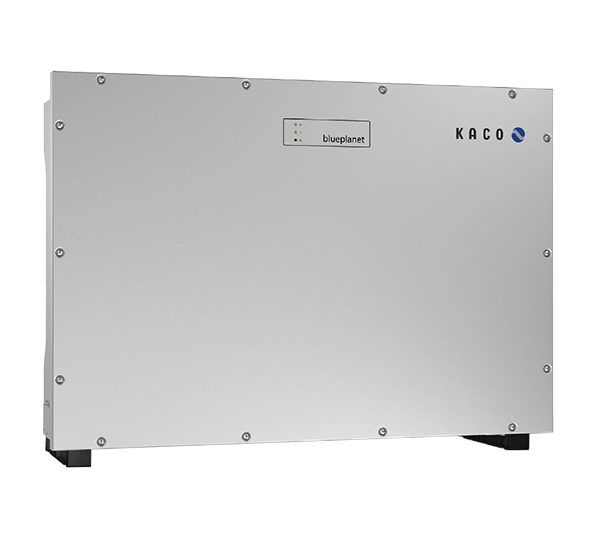

blueplanet 100 NX3 M8, Version L
PV-WR, 3-ph, 8 MPPT, SPD DC Typ 1+2/AC Typ 2
Art-Nr.
0159717
Hersteller-Nr.
1002170
Produktdetails
Produktinformationen "blueplanet 100 NX3 M8, Version L"
Alle neuen Geräte der M5, M8 und M10 Serie wurden bei Kaco nun mit einem Multi-MPP Tracker Konzept ausgestattet. Dieses erlaubt den direkten Anschluss der Modulstrings an den Wechselrichter. Aufwändige Combiner Boxen werden dadurch nicht mehr benötigt. Mit bis zu 30 A Eingangsstrom pro Tracker sind die Geräte der M8 + M10 Serie für aktuelle Modultypen bestens gerüstet.
Produktvorteile:
• Neues Multi-MPPT Konzept
• Bis zu 30 A Eingangsstrom pro MPPT
• V-Kurven Analyse
Produkteigenschaften:
• AC-Leistung: 100,0 kW
• Anzahl MPPT: 8
• DC Verbinder: Phoenix Contact Sunclix
• AC-Anschluss: 3-phasig
• Kommunikation: LAN, RS485, WLAN (opt. via Stick)
• Schutzklasse: IP66
• Kühlung: aktiv
• Gewicht: ca. 85,0 kg
Downloads
Technische Details
| AC Nennleistung (kW) | 100.00 |
|---|---|
| AC Überspannungsschutz | Typ 2 |
| Anzahl der MPP-Tracker (Stk) | 8 |
| Arc Fault Circuit Interrupter | ja |
| DC Anschluss | SUNCLIX |
| DC Überspannungsschutz | Typ 1 und Typ 2 |
| Dezibel | 60 |
| Display | ohne Display |
| Einspeisephasen | 3 |
| Europäischer Wirkungsgrad (%) | 98.80 |
| Gehäuseschutzklasse | IP66 |
| Gesamtanzahl Stringeingänge | 16 |
| Max. AC Leistung (kVA) | 100.00 |
| Max. Ausgangsstrom (A) | 546.00 |
| Max. DC Anschlussleistung (kWp) | 200.00 |
| Max. Eingangsspannung DC (V) | 1100.00 |
| Max. Eingangsstrom gesamt DC (A) | 240.00 |
| Max. Eingangsstromstärke pro MPPT (A) | 30 |
| Max. Kurzschlussstrom gesamt (A) | 300.00 |
| Max. Kurzschlussstrom pro MPPT (A) | 37,5 |
| Max. MPP-Eingangsspannung (V) | 850.00 |
| Max. Wirkungsgrad (%) | 99.00 |
| Min. Eingangsspannung (V) | 200 |
| Min. MPP-Eingangsspannung (V) | 550.00 |
| Min. Temperatur der Umgebung (°C) | -25 |
| Schnittstelle 1 | Ethernet |
| Schnittstelle 2 | RS485 |
| Starteingangsspannung (V) | 250 |
| Topologie | trafolos |
| Hersteller | KACO new energy |
|---|---|
| Hersteller Artikelbezeichnung | blueplanet 100 NX3 L M8 |
| Intrastat Ursprungsland | Deutschland |
| Intrastat Warennummer (HS-Code) | 85044084 |
| Länge inkl. Verpackung (cm) | 42.00 |
|---|---|
| Breite inkl. Verpackung (cm) | 108.00 |
| Höhe inkl. Verpackung (cm) | 83.00 |
| Gewicht inkl. Verpackung (Kg) | 100.000 |
| Anzahl pro Palette | 3 |
| Palette Gewicht (kg) | 420.00 |
| Palettenabmessungen LxBxH (mm) | 1070x840x1900 |
| Länge ohne Verpackung (mm) | 330.00 |
|---|---|
| Breite ohne Verpackung (mm) | 1023.00 |
| Höhe ohne Verpackung (mm) | 740.00 |
| Gewicht ohne Verpackung (kg) | 85.000 |
| Garantiegeber | KACO new energy |
|---|---|
| Standard Produktgarantie (Jahre) | 5 |
