TSM-470NED9R.28 Vertex S+ Shield
Glas-Glas, MC4 Evo 2
Art-Nr.
0163586
Produktdetails
Produktinformationen "TSM-470NED9R.28 Vertex S+ Shield"

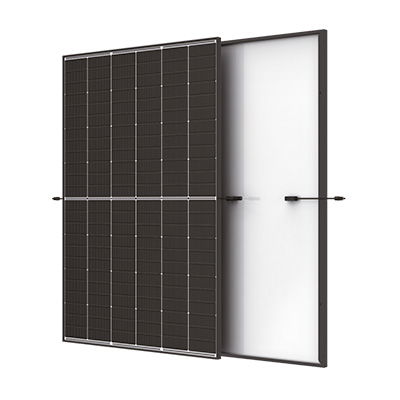

Das Solarmodul TSM-NED9R.28 der Vertex-S+-Serie von Trina Solar ist eine universelle Lösung für Wohn- und Gewerbedächer. Mit einer Leistung von 470 Wp bietet das Doppelglas-Modul nicht nur hohe Erträge, sondern auch eine ausgezeichnete Beständigkeit gegenüber rauen Umweltbedingungen und Feuer. Dank der hohen Kompatibilität mit gängigen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul flexibel in unterschiedliche Systeme integrieren. Mit einer Leistungsgarantie von 30 Jahren und einer Produktgarantie von 25 Jahren unterstreicht Trina Solar die besondere Qualität, Langlebigkeit und Zuverlässigkeit des Moduls.
Produktvorteile:
• Ideal für Wohn- und Gewerbedächer
• Doppelverglasung für ausgezeichnete Beständigkeit
• Kompatibel mit gängigen Wechselrichtern, Optimierern und Montagesystemen
• 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Produkteigenschaften:
• Nennleistung Pmax: 470 Wp
• Zellart: monokristallin
• Bifazial: nein
• Zellkontaktierung: 14 Busbars
• Rahmentyp: gerahmt
• Rahmenfarbe: schwarz
• Farbe Rückseitenfolie (Zellenseite): weiß
• Farbe Rückseitenfolie (Dachseite): weiß
• Max. Systemspannung: 1500 V
• Verbindungsstecker: MC4 Evo 2
• Kabellänge: 1,1 m
• Glasstärke: 2,5 mm (Vorderseite) / 2,0 mm (Rückseite)
• Oberflächenbelastbarkeit: 7000 Pa (Schnee) / 5000 Pa (Wind)
• Brandschutzklasse: IEC 61730
• Abmessungen: 1762 x 1134 x 30 mm
• Gewicht: 27,0 kg
• Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Wichtige technische Daten
| Nennleistung Pmax (Wp) | 470 |
|---|---|
| Farbe Rückseitenfolie Zellenseite | weiß |
| Stecker Typ | MC4 Evo 2 |
| Länge ohne Verpackung (mm) | 1762.00 |
| Breite ohne Verpackung (mm) | 1134.00 |
| Gewicht ohne Verpackung (kg) | 27.000 |
| Höhe ohne Verpackung (mm) | 30.00 |
Technische Details
| Anzahl Zellen (Stk) | 144 |
|---|---|
| Bifazial | nein |
| Busbars (Stk) | 14 |
| Farbe Rückseitenfolie Dachseite | weiß |
| Farbe Rückseitenfolie Zellenseite | weiß |
| Gehäuseschutzklasse | IP68 |
| Glasstärke Front Seite (mm) | 2.50 |
| Integrierte Moduloptimierung | nein |
| Kabel Leiterquerschnitt (mm²) | 4.00 |
| Kabellänge minus (cm) | 110.00 |
| Kabellänge plus (cm) | 110.00 |
| Kurzschlussstrom Isc (A) | 10.89 |
| Leerlaufspannung Uoc (V) | 54.60 |
| Leistungstoleranz | +5 Wp |
| Max. Oberflächenbelastbarkeit Prüflast (Pa) | 7000 |
| Max. Rückstrom (A) | 25 |
| Max. Systemspannung (V) | 1500 |
| Max. Windlast Prüflast (Sog) (Pa) | 5000 |
| Modulaufbau | glas-glas |
| Modulwirkungsgrad (%) | 23.50 |
| Nennleistung Pmax (Wp) | 470 |
| Nennstrom Impp (A) | 10.19 |
| Rahmenfarbe | schwarz |
| Rahmentyp | gerahmt |
| Stecker Typ | MC4 Evo 2 |
| Temperaturkoeffizient Isc (%/C) | 0.0400 |
| Temperaturkoeffizient Pmpp (%/C) | -0.2900 |
| Temperaturkoeffizient Uoc (%/C) | -0.2400 |
| Zellbreite (mm) | 182.000 |
| Zelllänge (mm) | 70.000 |
| Zelltyp | monokristallin |
| Hersteller | Trina Solar |
|---|---|
| Hersteller Artikelbezeichnung | TSM-470NED9R.28 |
| Intrastat Ursprungsland | China |
| Intrastat Warennummer (HS-Code) | 85414300 |
| Länge inkl. Verpackung (cm) | 176.20 |
|---|---|
| Breite inkl. Verpackung (cm) | 113.40 |
| Höhe inkl. Verpackung (cm) | 3.00 |
| Gewicht inkl. Verpackung (Kg) | 27.000 |
| Anzahl pro Palette | 36 |
| Anzahl Palette pro Container | 23 |
| Anzahl pro Container | 828 |
| Palette Gewicht (kg) | 1012.00 |
| Palettenabmessungen LxBxH (mm) | 1800x1135x1259 |
| Länge ohne Verpackung (mm) | 1762.00 |
|---|---|
| Breite ohne Verpackung (mm) | 1134.00 |
| Höhe ohne Verpackung (mm) | 30.00 |
| Gewicht ohne Verpackung (kg) | 27.000 |
| Garantiegeber | Trina Solar |
|---|---|
| Leistungsgarantie (Jahre) | 30 |
| Linear degression p.a. in % | 0,4 |
| Produktgarantie (Jahre) | 25 |
| Standard Produktgarantie (Jahre) | 25 |
| Ursprünglicher % für lineare Garantie | 98 |
