SIMPO HV PRO72-9 + GW40K-ET-10
HV-Speichersystem, 72,58 kWh nutzbar, 40 kW WR
Art-Nr.
0161612
Produktdetails
Produktinformationen "SIMPO HV PRO72-9 + GW40K-ET-10"
Bitte prüfen Sie für die Gesamtanlage (Bestand + Neu), ob für die geforderten Schnittstellen zusätzliche Logger oder EMS von Drittanbietern erforderlich sind.
Die Vorgaben des Herstellers bezüglich Aufstellungsort, Montage, Installation und Montagewerkzeug, Brandschutz, Sicherheitsabständen, usw. sind vorab bauseits zu prüfen und zu bestätigen.
Es sind geeignete Hebe- und Transportmittel bauseits bereitzustellen. Die Befahrbarkeit der Transportwege und Durchgänge muss vorab geprüft werden.
Der Smart Meter GM330 liegt bei. Geeignete Messwandler sind noch zu ergänzen.
Bei der Konfiguration des Wechselrichters für den angeschlossenen Speicher ist die Auswahl „Default 50A“ zu verwenden.
Dieses XL-Speicherpaket von GoodWe und ZYC ist der ideale Systembaustein für Small-Commercial Anwendungen. Sowohl System als auch Speicher können je nach Bedarf kaskadiert werden. Die Ausstattung des Wechselrichters schafft mit bis zu 4 MPP Trackern, hohen Eingangsströmen Überspannungsschutz und AFCI die nötige Flexibilität. So können mit dem System verschiedene Szenarien wie Eigenverbrauch, Peak-Shaving, Time-of-Use und Netzstützung realisiert werden. In Kombination mit der STS-Box (Static Transfer Switch) ist auch im Backup-Betrieb eine gewohnt zuverlässige Umschaltung auf USV Niveau gewährleistet. Dank modularer Speichereinschübe mit je 8,0 kWh nutzbarer Kapazität kann der SIMPO HV Pro von ZYC je nach Bedarf bestückt werden. Pro Schrank sind so 48,4 bis 72,6 kWh möglich.
Produktvorteile:
• Bis zu 42 A Eingangsstrom pro MPPT
• Überspannungsschutz DC Typ 1+2 / AC Typ 2 integriert
• Montage WR direkt seitlich an Cabinet möglich
• Outdoor-Aufstellung möglich
• Bis zu 16 Cabinets kaskadierbar
Produkteigenschaften System:
• AC-Leistung: 40 kW
• Netzanschluss: 400V
• Anschlussphasen: 3-phasig
• Anzahl MPPT: 3
• DC Eingangsstrom pro MPPT: 42+32+42 A
• Anschlüsse Speicher: 1
• Kommunikation: Wifi, Ethernet, 4G, RS485
• Schutzklasse: IP66
• Kühlung: aktiv
• Abmessungen: 660 x 520 x 260 mm (L x B x H)
• Gewicht: 62,0 kg
• WIFI-LAN Dongle + Smart Meter GM330 im Lieferumfang enthalten
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 72,58 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Schnittstellen: CAN, RS485, Modbus TCI / IP
• Systemaufbau: 6 – 9 Speichermodule
• Kaskadierbar: bis zu 16 Cabinets parallel
• Nennspannung: 691,2 V
• Schutzklasse: IP55
• Abmessungen Schrank: 2000 x 750 x 1300 mm (H x B x T)
• Gewicht: 945,0 kg
• Garantie: 10 Jahre
Fazit:
Eine Top-Kombi für Small-Commercial Anlagen. Verlässlich und leistungsstark.
Lieferumfang:
• 1 x GoodWe GW40 ET-10 (Artikel 0159103)

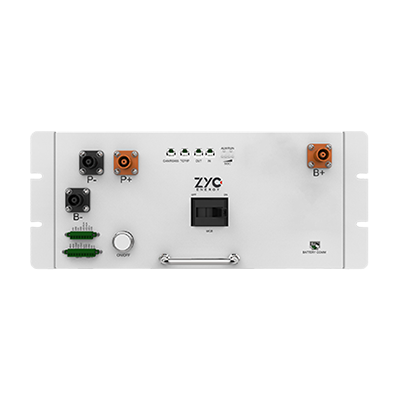

• 1 x ZYC SIMPO HV Pro BMS, Battery Management System (Artikel 0159958)

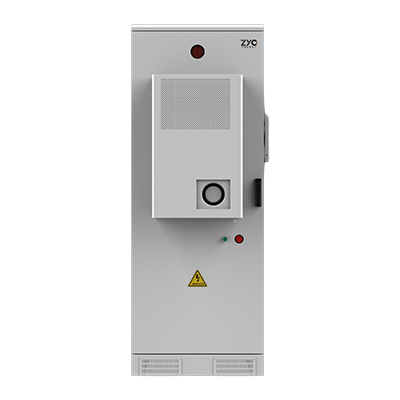

• 1 x ZYC SIMPO HV Pro Cabinet Outdoor 9 (Artikel 0159959)

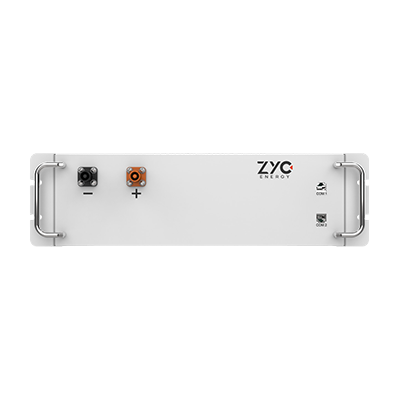

• 9 x ZYC SIMPO HV Pro Speichermodul (Artikel 0159957)
Wichtige technische Daten
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 585.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut UN-Nr. | 3480 |
| Gefahrgut Verpackung | 4G |
| Klassifizierungscode | M4 |
| Tunnelbeschränkungscode | (E) |
Downloads
-
SIMPO HV Pro BMS-Unit0159958
-
SIMPO HV Pro 8.10159957
-
SIMPO HV Pro Cabinet Outdoor 90159959
-
GW40K-ET-100159103
-
SIMPO HV Pro BMS-Unit0159958
-
SIMPO HV Pro 8.10159957
-
SIMPO HV Pro Cabinet Outdoor 90159959
-
GW40K-ET-100159103
Technische Details
| AC Nennleistung (kW) | 40.00 |
|---|---|
| AC Überspannungsschutz | Typ 2 |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Arc Fault Circuit Interrupter | ja |
| DC Überspannungsschutz | Typ 1 und Typ 2 |
| Display | ohne Display |
| Ersatzstrom light | ja mit Zubehör |
| Europäischer Wirkungsgrad (%) | 97.50 |
| Gehäuseschutzklasse | IP55 |
| Gesamtanzahl Stringeingänge | 6 |
| Gewerbliches System | ja |
| Integrierter AC Schalter | nein |
| Integrierter DC Schalter | ja |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe) | 1 |
| Max. AC Leistung (kVA) | 40.00 |
| Max. Ausgangsstrom (A) | 58.00 |
| Max. DC Anschlussleistung (kWp) | 60.00 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Max. Eingangsstrom gesamt DC (A) | 116.00 |
| Max. Eingangsstromstärke pro MPPT (A) | 42/32/42 |
| Max. Entladeleistung (kW) | 44.00 |
| Max. Kurzschlussstrom gesamt (A) | 152.00 |
| Max. Kurzschlussstrom pro MPPT (A) | 55/42/55 |
| Max. MPP-Eingangsspannung (V) | 850.00 |
| Max. nominale Ladeleistung (kW) | 44.00 |
| Max. Wirkungsgrad (%) | 98.10 |
| Min. MPP-Eingangsspannung (V) | 165.00 |
| Min. Temperatur der Umgebung (°C) | -20 |
| Nennspannung DC (V) | 691.20 |
| Netzferne Anwendung | ja |
| Nutzbare Kapazität (kWh) | 72.58 |
| Starteingangsspannung (V) | 200 |
| Topologie | trafolos |
| Zellchemie der Batterie | LFP |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 585.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut UN-Nr. | 3480 |
| Gefahrgut Verpackung | 4G |
| Hersteller | ZYC Energy + GoodWe |
| Hersteller Artikelbezeichnung | HV PRO72-9*GW40K-ET-10 |
| Intrastat Ursprungsland | China |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Klassifizierungscode | M4 |
| Tunnelbeschränkungscode | (E) |
| Gewicht inkl. Verpackung (Kg) | 1124.200 |
|---|
| Gewicht ohne Verpackung (kg) | 1010.000 |
|---|
| Garantiegeber | ZYC Energy |
|---|---|
| Standard Produktgarantie (Jahre) | 10 |
