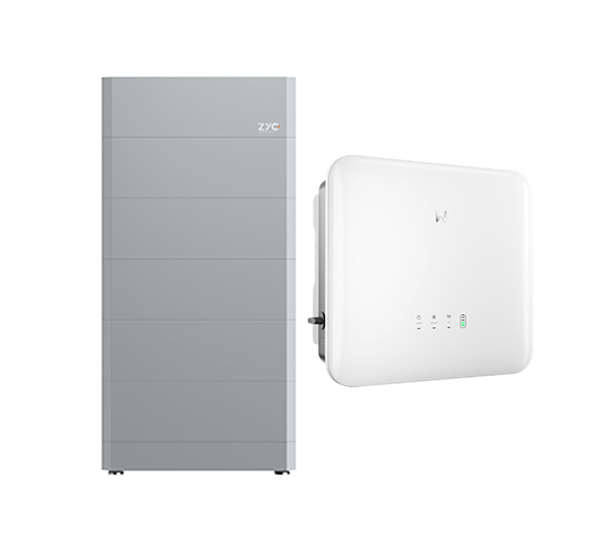

ZYC SIMPO HV-16.0 + GW15K-ET-20 G2
Produktinformationen
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Der im Lieferumfang enthaltene Kommunikations-Dongle erfüllt die Anforderungen zur Cyber-Security.
Die 2. Generation der Goodwe ET-20 Hybrid-Serie reicht von 6 bis 15 kW und ist ideal für viele Residential-Anwendungsfälle. Das Nachfolgemodell zur bisherigen ET+ Reihe erhielt an vielen Stellen Ergänzungen und Verbesserungen. Mit den bekannten 16 Ampere Eingangsstrom pro MPP Tracker können alle aktuellen Modulserien angebunden werden. Mit integriertem Smart Meter inkl. 3 Cts und Kommunikations-Dongle sowie AC+DC Überspannungsschutz und AFCI Lichtbogenerkennung ist die Ausstattung komplett. Der bewährte Backup-Anschluss versorgt unterbrechungsfrei ausgewählte Stromkreise. Beim ZYC SIMPO Hochvoltspeicher sind durch das kabel- und schraublose Stapelkonzept bis zu 28,8 kWh nutzbare Kapazität pro Einheit möglich. Und auch hier ist noch nicht Schluss – bis zu 8 Türme mit gesamt 230,4 kWh können parallel verschaltet werden. Das Anwendungsfeld geht damit von Residential- bis hin zu kleinen Commercial-Anlagen.
Produktvorteile:
• Notstrom mit USV Funktion
• 16 A Eingangsstrom pro MPPT
• 3 x CTs + Wifi-LAN Dongle mit Cyber-Security im Lieferumfang enthalten
• Kabel- und Schraubenloser Aufbau
• Bis zu 8 Türme kaskadierbar (230,8 kWh)
Produkteigenschaften System:
• AC-Nennleistung: 15,0 kW
• Einspeisephasen: 3
• AC-Netzspannung: 400 V
• Anzahl MPP-Tracker: 3
• Max. Eingangsspannung DC: 1000 V
• AFCI Lichtbogenerkennung: ja – Version 3.0
• DC-Überspannungsschutz: Typ 2
• AC-Überspannungsschutz: Typ 2
• Speichertyp: Hochvolt
• Ersatzstromfähig: ja, über EPS Anschluss
• Schnittstellen: RS485, CAN, Wifi, LAN
• Schutzklasse: IP66
• Kühlung: passiv
• Abmessungen: 460 x 496 x 221 mm (HxBxT)
• Gewicht: 25,0 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 16,0 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Schnittstellen: CAN 2.0A, Modbus RS485
• Systemaufbau: 2 – 9 Speichermodule
• Kaskadierbar: bis zu 8 Türme parallel
• Nennspannung: 320 V
• Schutzklasse: IP65
• Abmessungen: 1240 x 450 x 296 mm (HxBxT)
• Gewicht: BMS + Sockel: 30,0 kg, 5 x Speicher je 36,0 kg
• Garantie: 10 Jahre
Fazit:
Die Komponenten begegnen sich auf Augenhöhe – ordentlich Leistung mit ordentlich Kapazität.
Lieferumfang:
• 1 x Goodwe GW15K-ET-20 G2 Hybrid-WR (Artikel 0160692)
• 1 x ZYC SIMPO HV Battery Management System (Artikel 0157730)
• 5 x ZYC SIMPO HV Speichermodul (Artikel 0157729)
Technische Details
Arc Fault Circuit Interrupter: | ja |
Topologie: | Trafolos |
Einspeisephasen: | 3 |
AC Nennleistung (kW): | 15,00 |
Max. Wirkungsgrad (%): | 98,00 |
Max. Eingangsspannung DC (V): | 1.000,00 |
Europäischer Wirkungsgrad (%): | 97,20 |
Max. DC Anschlussleistung (kWp): | 24,00 |
Spannungslage zur Batterie: | High Voltage |
Anzahl der MPP-Tracker (Stk): | 3 |
Nutzbare Kapazität (kWh): | 16,00 |
Display: | ohne Display |
Schnittstellen: | RS485, W-Lan |
Max. AC Leistung (kVA): | 15,00 |
Wechselrichtertyp: | Hybridwechselrichter, Stringwechselrichter |
Gewerbliches System: | nein |
Integrierter DC Schalter: | Ja |
Max. Temperatur der Umgebung (°C): | 50 |
Ersatzstrom light: | ja |
Max. MPP-Eingangsspannung (V): | 850,00 |
Min. MPP-Eingangsspannung (V): | 120,00 |
Kapazität nachträglich erweiterbar: | ja ohne Zeitbegrenzung |
Notstrom (separater Anschluss): | 1 |
Starteingangsspannung (V): | 150 |
Max. Kurzschlussstrom gesamt (A): | 72,00 |
Max. Ausgangsstrom (A): | 21,70 |
Dezibel: | 30 |
Cos phi.: | +/- 0,8, +/- 0,9, 1 |
AC Netzfrequenz (Hz).: | 50/60 |
AC Netzspannung (V): | 380, 400 |
AC Überspannungsschutz: | Typ 2 |
DC Überspannungsschutz: | Typ 2 |
Gesamtanzahl Stringeingänge: | 3 |
Min. Temperatur der Umgebung (°C): | -10 |
Max. Eingangsstrom gesamt DC (A): | 48,00 |
Spannungslage zur Batterie.: | High Voltage |
Einspeisephasen.: | 3 |
AC Netzfrequenz (Hz)..: | 50, 60 |
Zellchemie der Batterie: | LFP |
Max. Eingangsstromstärke pro MPPT (A): | 16.0/16.0/16.0 |
Max. Kurzschlussstrom pro MPPT (A): | 24.0/24.0/24.0 |
Intrastat Ursprungsland: | China |
Intrastat Warennummer (HS-Code): | 85076000 |
Gefahrgut UN-Nr.: | 3480 |
Hersteller: | ZYC Energy + GoodWe |
Klassifizierungscode: | M4 |
Gefahrgut Klasse: | 9 |
Gefahrgut Transportkategorie: | 2 |
Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
Tunnelbeschränkungscode: | (E) |
Gefahrgut Verpackung: | 4G |
Gefahrgut Gewicht (Netto) (kg): | 180,000 |
Marke: | GoodWe, ZYC Energy |
Hersteller.: | GoodWe, ZYC Energy |
Hersteller Artikelbezeichnung: | SIMPO HV-Block 3.2*SIMPO HV-BMS*GW15K-ET-20 |
Herstellerbezeichnung: : | ZYC SIMPO HV-16.0 + GW15K-ET-20 G2 |
Gewicht ohne Verpackung (kg): | 224,000 |
