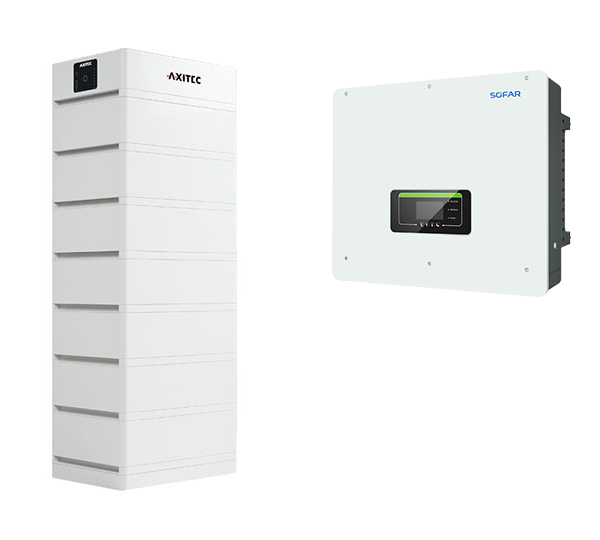

AXIstorage Li SV1 23.6 + HYD 20KTL-3PH Hybrid-WR
Set
HV-Speichersystem, 23,6 kWh nutzbar, 3-phasig
Art-Nr.
0157506
Produktdetails
Produktinformationen "AXIstorage Li SV1 23.6 + HYD 20KTL-3PH Hybrid-WR"
Das beiliegende Kabelset kann aufgrund des zu großen Kabelquerschnitts nicht verwendet werden. Bitte konfektionieren sie die Verbindung von WR zu Speicher mit 6mm² Standard-Solarleitung. Diese ist bis zu einer Länge von 10m für den max. Ladestrom problemlos geeignet.
Sofar Solar verpasst der bewährten HYD KTL-3PH Serie ein Update. Pro String-Anschluss sind nun bis zu 22,5 Ampere Eingangsstrom möglich. Der Nutzung von neuen Hochleistungsmodulen, auch bifacial, steht damit die Türe weit offen. Integrierter AC / DC Überspannungsschutz und Schattenmanagement gehören weiterhin zur Standardausstattung. Ein direkt messendes Inline-Meter und vorkonfektionierte Kabelsets im Lieferumfang erleichtern die Installation. Bei Leistungsklassen von 5 bis 20 kW in Kombination mit den bewährten AXIstorage SV1 Speichern findet sich stets das Passende für Ihr Projekt.
Produktvorteile:
• Bis zu 22,5 Ampere Eingangsstrom pro String-Anschluss
• 2 x 25 A Batterieanschlüsse
• Einfachere Ersatzstromversorgung dank eingebautem N/PE Relais
• Modulares Speichersystem, flexibel erweiterbar
Produkteigenschaften System:
• AC-Leistung: 20 kW
• AC-Anschluss: 400 V, 3-phasig
• Anzahl MPPT: 2
• Max. Eingangsstrom pro String: 22,5 A
• Verbindungsstecker: MC4
• Schnittstellen: RS485, Wifi, Bluetooth, Ethernet, 4 x dig. In (FRE)
• Schutzklasse: IP 65
• Kühlung: aktiv
• Abmessungen: 571 x 515 x 264 mm (HxBxT)
• Gewicht: 37,0 kg
• Garantie: 5 Jahre
• Im Lieferumfang enthalten: Inline Energy Meter 80A und Kabelsets zu Speicher und Meter
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 23.6 kWh
• Zeitfenster Erweiterung: 5 Jahre
• Zellchemie: LFP
• Nennspannung: 336 V
• Schutzklasse: IP55
• Abmessungen: 1380 x 600 x 380 mm (HxBxT)
• Gewicht: BCU 25,0 kg, 7 x Speicher je 40,0 kg
Fazit:
Frisch am Start – unsere Sofar Hybrid-Speicher-Sets. Mit allen Funktionen die man braucht plus ein paar mehr. So ermöglicht der zweite Batterieanschluss eine sehr flexible Speicherweiterung sowie hohe Ladeleistungen.
Lieferumfang:
• 1 x Sofar HYD 20 KTL-3PH Hybrid-WR, inkl. Meter (Artikel 0157282)
• 1 x Axitec AXIstorage Li SV1 BCU (Artikel 0152358)
• 7 x Axitec AXIstorage Li SV1 Speichermodul (Artikel 0150754)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 305.500 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
AXIstorage Li SV1 Energypack0150754
-
AXIstorage Li SV1 BMS0152358
-
HYD 20KTL-3PH0157282
-
AXIstorage Li SV1 Energypack0150754
-
AXIstorage Li SV1 BMS0152358
-
HYD 20KTL-3PH0157282
Technische Details
| Topologie | trafolos |
|---|---|
| Max. DC Anschlussleistung (kWp) | 30.00 |
| Max. Kurzschlussstrom pro MPPT (A) | 45 |
| Max. Kurzschlussstrom gesamt (A) | 90.00 |
| Anzahl der MPP-Tracker (Stk) | 2 |
| Starteingangsspannung (V) | 200 |
| Display | mit Display |
| Max. Eingangsstrom gesamt DC (A) | 64.00 |
| Ladeleistung (kW) | 20.00 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| AC Überspannungsschutz | Typ 2 |
| Batteriekopplung | AC |
| Gesamtanzahl Stringeingänge | 4 |
| Spannungslage zur Batterie | High Voltage |
| Max. Eingangsstromstärke pro MPPT (A) | 32 |
| Max. Entladeleistung (kW) | 20.00 |
| Min. MPP-Eingangsspannung (V) | 180.00 |
| AC Nennleistung (kW) | 20.00 |
| Zellchemie der Batterie | LFP |
| Max. Wirkungsgrad (%) | 98.20 |
| Integrierter DC Schalter | ja |
| Gehäuseschutzklasse | IP55 |
| Max. AC Leistung (kVA) | 22.00 |
| DC Überspannungsschutz | Typ 2 |
| Max. MPP-Eingangsspannung (V) | 960.00 |
| Max. Ausgangsstrom (A) | 30.60 |
| Max. nominale Entladeleistung (kW) | 20.00 |
| Nutzbare Kapazität (kWh) | 23.60 |
| Anzahl Anschlussphasen | 3 |
| Europäischer Wirkungsgrad (%) | 97.70 |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Gewicht (Netto) (kg) | 305.500 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Hersteller Artikelbezeichnung | AXIstorage Li SV2 23.6*HYD 20KTL-3PH |
| Gefahrgut Verpackung | 4G |
| Hersteller | Axitec + SOFAR |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 342.000 |
|---|
| Gewicht ohne Verpackung (kg) | 305.500 |
|---|
