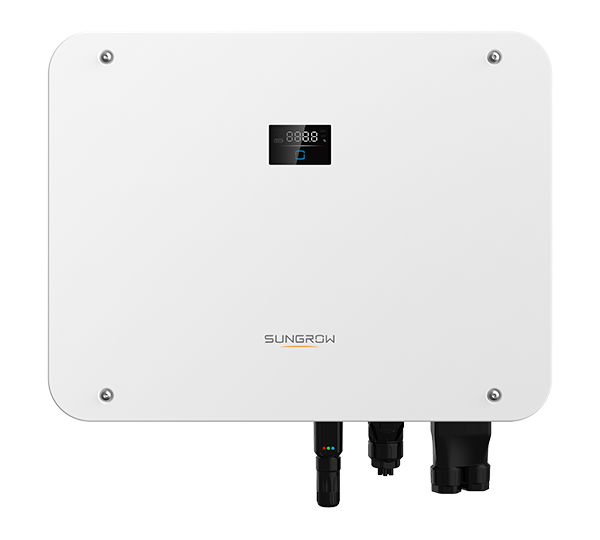

SH10T (AFCI)
Onduleur hybride triphasé
N° de produit:
1557880
N° de produit du fabricant
ASH00142
Détails du produit
Informations sur le produit "SH10T (AFCI)"
En raison des courants de charge élevés lors de la combinaison du système de stockage SBH avec les onduleurs hybrides SHxxT, un câble PV flexible d'une section de 10 mm² et d'une rigidité diélectrique allant jusqu'à 1000 V est nécessaire.
Le dongle WiNet, le compteur d'énergie et 3 x CT sont inclus dans la livraison.
Avantages du produit :
- Convient aux modules haute performance
- Protection contre les surtensions AC + DC de type 2 intégrée
- Connexion de secours jusqu'à 63A possible
- Temps de commutation de secours <10 ms
Caractéristiques du produit :
- Puissance nominale AC : 10,0 kW
- Phases d'alimentation : 3
- Tension du réseau AC : 400V
- Nombre de MPPT : 2
- Tension d'entrée DC : 1000V
- Courant d'entrée DC : 32 + 16A chacun
- Protection contre les surtensions DC : type 2
- Protection contre les surtensions AC : type 2
- Détection d'arc AFCI
- Type de connecteur DC : compatible MC4
- Nombre de connexions de stockage : 1
- Courant de charge max. : 50A
- Communication : WiFi, LAN, RS485, CAN, 4 x DI (FRE), 2 x DO, DRMO
- Indice de protection : IP65
- Refroidissement : passif
Détails techniques
| Topologie | sans transformateur |
|---|---|
| Tension de charge (V) | 100 - 700 |
| Tension d'entrée minimale (V) | 150 |
| Plage de tension d'entrée min. MPP (V) | 150.00 |
| Interface 2 | W-Lan |
| Température ambiante min. (°C) | -25 |
| Classe de protection | IP65 |
| Courant de sortie max. (A) | 12.10 |
| Courant d'entrée max. par MPPT (A). | 32,0\/16,0 |
| Nombre de MPPT (pcs) | 2 |
| Puissance nominale AC (kW) | 10.00 |
| Affichage | avec écran |
| Courant de charge (A) | 50.00 |
| Système de secours complet | non |
| Contact pour l'optimisation de l'autoconsommation | 2 |
| Tension d'entrée max. DC (V) | 1000.00 |
| Protection contre les surtensions AC | type 2 |
| Puissance AC max (kVA) | 10.00 |
| Interface 1 | RS485 |
| Phases d'alimentation | 3 |
| Rendement européen (%) | 97.50 |
| Connexion de la batterie | AC/DC |
| Plage de tension d'entrée max. MPP (V) | 950.00 |
| Convertisseur élévateur | oui |
| Décibel | 35 |
| Rendement maximal (%) | 98.00 |
| Classe de protection IP | IP65 |
| Tension d’entrée max. (V) | 180 |
| Courant de court-circuit max. par MPPT (A) | 40,0\/20,0 |
| Puissance maximale du générateur DC (kWc) | 20.00 |
| Interrupteur DC intégré | oui |
| Utilisation hors réseau | oui |
| Nombre max. d'entrées de chaîne | 3 |
| Protection contre les surtensions DC | type 2 |
| Récepteur de contrôle de l'ondulation des contacts | oui |
| Voyant du système de secours | oui |
| Type de connecteur DC | MC4 compatible |
| Interrupteur AC intégré | non |
| Interrupteur de circuit de défaut d'arc | oui |
| Courant de court-circuit max. total (A) | 60.00 |
| Courant d'entrée max. total DC (A) | 48.00 |
| Intrastat pays d'origine | Chine |
|---|---|
| Fabricant désignation de l'article | SH10T |
| Fabricant | Sungrow |
| Instrastat numéro de produit (HS-Code) | 85044084 |
| Quantité par palette | 4 |
|---|---|
| Largeur incluant l'emballage (cm) | 59.00 |
| Poids incl l'emballage (kg) | 36.000 |
| Taille incluant l'emballage (cm) | 35.40 |
| Matériel d'emballage | Carton |
| Longueur incluant l'emballage (cm) | 79.00 |
| Hauteur sans emballage (mm) | 195.00 |
|---|---|
| Poids sans emballage (kg) | 32.000 |
| Longueur sans emballage (mm) | 620.00 |
| Largeur sans emballage (mm) | 480.00 |
| Garantie fabricant | Sungrow |
|---|---|
| Garantie du produit (ans) | 10 |
