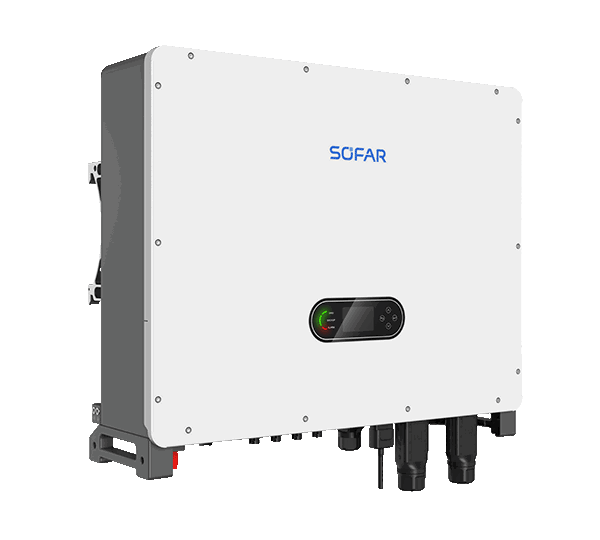

HYD-40K-T1
Informations sur le produit "HYD-40K-T1"
Le kit comprend trois capteurs CT 300 A destinés à être raccordés directement à l'onduleur. Il est possible de mesurer des courants plus élevés à l'aide d'un compteur d'énergie supplémentaire et de capteurs CT.
Les spécifications du fabricant concernant l'emplacement d'installation, le montage, l'installation et l'outillage, la protection contre les incendies, les distances de sécurité, etc., doivent être vérifiées et confirmées sur place au préalable.
Veuillez vérifier l'ensemble du système (existant et nouveau) afin de déterminer si des enregistreurs de données supplémentaires ou des systèmes de gestion de l'énergie (EMS) tiers sont nécessaires pour les interfaces requises.
Sofar Solar fait également son entrée sur le segment des petites installations commerciales avec ses onduleurs hybrides de la série T1. Disponibles dans des classes de puissance allant de 40 à 60 kW, ils intègrent des connexions pour l'alimentation de secours et le générateur. Avec un temps de commutation inférieur à 4 ms, ces onduleurs permettent d'alimenter des charges sensibles et peuvent être utilisés dans des systèmes hors réseau. Parmi leurs caractéristiques, on trouve une protection contre les surtensions tant du côté CA que CC, ainsi qu'une détection des défauts d'arc (AFCI) assistée par IA. Le système peut être monté en cascade pour créer une variété de scénarios d'application intéressants.
Avantages du produit :
• Courant d'entrée de 40 A par MPPT
• Protection contre les surtensions intégrée + détection des arcs électriques
• Temps de commutation vers le mode de secours avec des charges directement connectées < 4 ms
• Connexion directe au générateur possible
Spécifications du produit :
• Puissance nominale CA : 40 kW
• Nombre de phases : 3
• Tension du réseau CA : 400 V
• Nombre de MPPT : 4
• Tension d'entrée CC max. : 1 000 V
• Courant d'entrée max. par chaîne : 40 A
• Protection contre les surtensions CC : Type 1+2
• Protection contre les surtensions CA : Type 2
• Détection d'arc électrique AFCI : Oui
• Connecteur : MC4
• Interfaces : RS485, Wi-Fi, Ethernet, en option : 4G
• Indice de protection : IP 66
• Refroidissement : Actif
• Dimensions : 850 x 660 x 305 mm
• Poids : 75,0 kg
• Garantie : 5 ans
• Inclus dans la livraison : 3 x CT 300 A (pour connexion directe à l'onduleur, également possible en option avec un compteur d'énergie séparé)
Documents techniques
Détails techniques
| Topologie | sans transformateur |
|---|---|
| Nombre max. d'entrées de chaîne | 8 |
| Tension de charge (V) | 600-1000 |
| Courant de charge (A) | 64.00 |
| Classe de protection | IP66 |
| Tension d’entrée max. (V) | 200 |
| Affichage | avec écran |
| Nombre de MPPT (pcs) | 4 |
| Courant d'entrée max. par MPPT (A). | 40/40/40/40 |
| Puissance nominale AC (kW) | 40.00 |
| Courant de court-circuit max. par MPPT (A) | 50/50/50/50 |
| Courant d'entrée max. total DC (A) | 160.00 |
| Tension d'entrée max. DC (V) | 1000.00 |
| Protection contre les surtensions AC | type 2 |
| Courant de court-circuit max. total (A) | 200.00 |
| Interface 1 | RS485 |
| Phases d'alimentation | 3 |
| Rendement européen (%) | 97.50 |
| Plage de tension d'entrée max. MPP (V) | 950.00 |
| Tension d'entrée minimale (V) | 600 |
| Rendement maximal (%) | 98.20 |
| Plage de tension d'entrée min. MPP (V) | 160.00 |
| Interrupteur DC intégré | oui |
| Puissance AC max (kVA) | 40.00 |
| Température ambiante min. (°C) | -30 |
| Interrupteur de circuit de défaut d'arc | oui |
| Puissance maximale du générateur DC (kWc) | 80.00 |
| Courant de sortie max. (A) | 66.90 |
| Protection contre les surtensions DC | type 1 et type 2 |
| Intrastat pays d'origine | Chine |
|---|---|
| Fabricant désignation de l'article | HYD-40K-T1 |
| Fabricant | SOFAR |
| Instrastat numéro de produit (HS-Code) | 85044084 |
| Quantité par palette | 4 |
|---|---|
| Taille incluant l'emballage (cm) | 82.40 |
| Matériel d'emballage | Carton |
| Largeur incluant l'emballage (cm) | 107.00 |
| Poids incl l'emballage (kg) | 87.000 |
| Longueur incluant l'emballage (cm) | 43.00 |
| Poids sans emballage (kg) | 75.000 |
|---|---|
| Longueur sans emballage (mm) | 305.00 |
| Hauteur sans emballage (mm) | 660.00 |
| Largeur sans emballage (mm) | 850.00 |
| Garantie fabricant | SOFAR |
|---|
