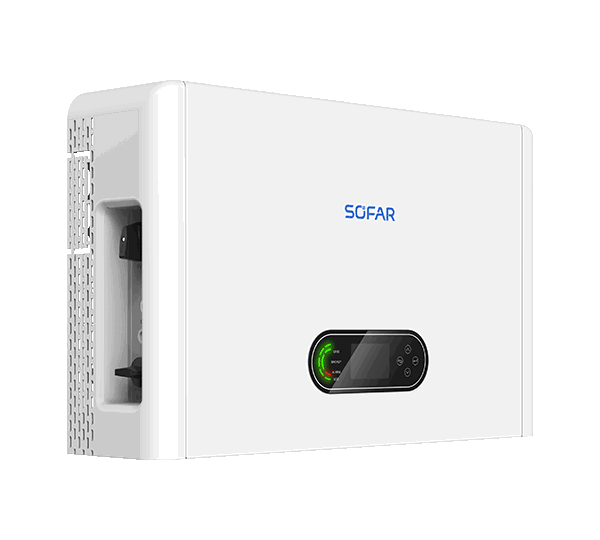

ESI-5K-T1
Informations sur le produit "ESI-5K-T1"
Cet onduleur hybride est conçu pour le système Sofar PowerAll All-in-One. Il peut toutefois également fonctionner de manière autonome.
La livraison comprend un compteur en ligne pouvant supporter jusqu'à 80 A. Pour des courants plus élevés, il est nécessaire d'ajouter des transformateurs de mesure adaptés.
Si plus de trois modules de stockage sont utilisés, ceux-ci doivent être installés sur une deuxième tour. Le kit d'extension Sofar PowerAll est également requis.
Les nouveaux onduleurs hybrides de la série ESI de Sofar Solar peuvent être connectés à jusqu'à six modules de stockage BTS 5K actuels pour former un système tout-en-un. La version triphasée T1 est disponible dans des classes de puissance allant de 5 à 12 kW. Avec un courant d'entrée de 20 ampères sur chacun des trois trackers MPP, une protection complète contre les surtensions de type 2, la détection d'arc AFCI et un système EMS intégré, ils comblent tous les souhaits. L'alimentation de secours est également disponible via la connexion de secours standard avec un temps de commutation < 10 ms. Un compteur en ligne à mesure directe, une clé WiFi et le socle pour les modules de stockage sont inclus dans la livraison et simplifient l'installation.
Avantages du produit :
• 3 MPPT avec un courant d'entrée de 20 ampères chacun
• Protection contre les surtensions CA/CC de type II intégrée
• Temps de commutation des charges directement connectées vers le mode de secours < 10 ms
• Connexion pratique des ports COM via un connecteur RJ45
Caractéristiques du produit :
• Puissance nominale CA : 5 kW
• Phases d'alimentation : 3
• Tension du réseau CA : 400 V
• Nombre de MPPT : 3
• Tension d'entrée max. : 1 000 V
• Courant d'entrée max. par MPPT : 20 A
• Protection contre les surtensions CC : Type 2
• Protection contre les surtensions CA : Type 2
• Détection d'arc AFCI : oui
• Type de connecteur CC : MC4
• Interfaces : WiFi, RS485, CAN, DRM (FRE, RSD), 1 x DI, 1 x DO, en option : Ethernet (clé LAN)
• Indice de protection : IP 66
• Refroidissement : passif
• Dimensions : 440 x 708 x 170 mm (H x L x P)
• Poids : 30,0 kg
• Inclus dans la livraison : clé WiFi, compteur d'énergie en ligne DTSU666 jusqu'à 80 A, emplacement pour modules de mémoire
Détails techniques
| Topologie | sans transformateur |
|---|---|
| Courant de charge (A) | 25.00 |
| Tension de charge (V) | 350-435 |
| Type de connecteur DC | MC4 |
| Courant d'entrée max. total DC (A) | 60.00 |
| Courant de court-circuit max. par MPPT (A) | 25 |
| Interface 2 | W-Lan |
| Classe de protection | IP66 |
| Tension d’entrée max. (V) | 200 |
| Affichage | avec écran |
| Nombre de MPPT (pcs) | 3 |
| Tension d'entrée max. DC (V) | 1000.00 |
| Protection contre les surtensions AC | type 2 |
| Interface 1 | RS485 |
| Phases d'alimentation | 3 |
| Puissance nominale AC (kW) | 5.00 |
| Tension d'entrée minimale (V) | 160 |
| Connexion de la batterie | AC/DC |
| Plage de tension d'entrée max. MPP (V) | 950.00 |
| Courant d'entrée max. par MPPT (A). | 20 |
| Rendement maximal (%) | 98.00 |
| Plage de tension d'entrée min. MPP (V) | 160.00 |
| Interrupteur DC intégré | oui |
| Température ambiante min. (°C) | -30 |
| Nombre max. d'entrées de chaîne | 3 |
| Protection contre les surtensions DC | type 2 |
| Voyant du système de secours | oui |
| Courant de court-circuit max. total (A) | 75.00 |
| Interrupteur de circuit de défaut d'arc | oui |
| Rendement européen (%) | 97.00 |
| Puissance AC max (kVA) | 5.50 |
| Courant de sortie max. (A) | 6.90 |
| Puissance maximale du générateur DC (kWc) | 10.00 |
| Intrastat pays d'origine | Chine |
|---|---|
| Fabricant désignation de l'article | ESI-5K-T1 |
| Fabricant | SOFAR |
| Instrastat numéro de produit (HS-Code) | 85044084 |
| Poids incl l'emballage (kg) | 36.500 |
|---|---|
| Nb de palettes par conteneur | 60 |
| Quantité par palette | 6 |
| Longueur incluant l'emballage (cm) | 35.00 |
| Nombre par conteneur | 360 |
| Matériel d'emballage | Carton |
| Largeur incluant l'emballage (cm) | 77.00 |
| Taille incluant l'emballage (cm) | 57.00 |
| Poids sans emballage (kg) | 30.000 |
|---|---|
| Hauteur sans emballage (mm) | 440.00 |
| Longueur sans emballage (mm) | 170.00 |
| Largeur sans emballage (mm) | 708.00 |
| Garantie fabricant | SOFAR |
|---|
