TSM-NEG18R.28 520W
Glas-Glas, MC4 Evo 2
Art-Nr.
0163580
Produktdetails
Produktinformationen "TSM-NEG18R.28 520W"

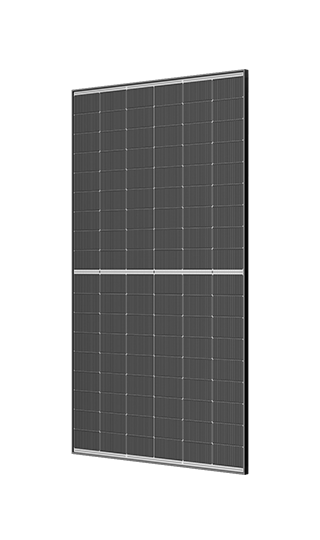

Das Trina Solarmodul TSM-NEG18R.28 aus der Serie Vertex S+ mit einer Leistung von 520 Wp wurde speziell für anspruchsvolle Umweltbedingungen entwickelt. Die robuste Doppelglas-Konstruktion bietet maximale Zuverlässigkeit, auch bei hohen Temperaturen und hoher Luftfeuchtigkeit. Darüber hinaus zeichnet sich das Modul durch eine ausgezeichnete Beständigkeit gegen Feuer aus. Als universelle Lösung für Gewerbedächer besticht es durch seine optimale Größe und sein geringes Gewicht, welche eine einfache Handhabung und Installation ermöglichen. Trina gewährt auf dieses Produkt eine 30-jährige Leistungs- und eine 25-jährige Produktgarantie.
Produktvorteile:
• Entwickelt für anspruchsvolle Umweltbedingungen
• Ausgezeichnete Beständigkeit gegen Feuer
• Universelle Lösung für Gewerbedächer
• Einfache Handhabung und Installation
• 30 Jahre Leistungs- und 25 Jahre Produktgarantie
Produkteigenschaften:
• Nennleistung Pmax: 520 Wp
• Zellart: monokristallin
• Bifazial: nein
• Zellkontaktierung: 16 Busbars
• Rahmentyp: gerahmt
• Rahmenfarbe: schwarz
• Farbe Rückseitenfolie (Zellenseite): weiß
• Max. Systemspannung: 1500 V
• Verbindungsstecker: MC4 Evo 2
• Kabellänge: 1,4 m
• Glasstärke: 1,6 mm (Vorderseite) / 1,6 mm (Rückseite)
• Oberflächenbelastbarkeit: 5400 Pa (Schnee) / 2400 Pa (Wind)
• Brandschutzklasse: IEC 61730
• Abmessungen: 1961 x 1134 x 30 mm
• Gewicht: 23,5 kg
• Garantie: 30 Jahre Leistungsgarantie und 25 Jahre Produktgarantie
Wichtige technische Daten
| Nennleistung Pmax (Wp) | 520 |
|---|---|
| Farbe Rückseitenfolie Zellenseite | weiß |
| Stecker Typ | MC4 Evo 2 |
| Länge ohne Verpackung (mm) | 1961.00 |
| Breite ohne Verpackung (mm) | 1134.00 |
| Gewicht ohne Verpackung (kg) | 23.500 |
| Höhe ohne Verpackung (mm) | 30.00 |
Technische Details
| Anzahl Zellen (Stk) | 108 |
|---|---|
| Bifazial | nein |
| Busbars (Stk) | 16 |
| Farbe Rückseitenfolie Zellenseite | weiß |
| Gehäuseschutzklasse | IP68 |
| Glasstärke Front Seite (mm) | 1.60 |
| Integrierte Moduloptimierung | nein |
| Kabel Leiterquerschnitt (mm²) | 4.00 |
| Kabellänge minus (cm) | 140.00 |
| Kabellänge plus (cm) | 140.00 |
| Kurzschlussstrom Isc (A) | 15.99 |
| Leerlaufspannung Uoc (V) | 41.20 |
| Leistungstoleranz | +5 Wp |
| Max. Oberflächenbelastbarkeit Prüflast (Pa) | 5400 |
| Max. Rückstrom (A) | 30 |
| Max. Systemspannung (V) | 1500 |
| Max. Windlast Prüflast (Sog) (Pa) | 2400 |
| Modulaufbau | glas-glas |
| Modulwirkungsgrad (%) | 23.40 |
| Nennleistung Pmax (Wp) | 520 |
| Nennstrom Impp (A) | 15.25 |
| Rahmenfarbe | schwarz |
| Rahmentyp | gerahmt |
| Stecker Typ | MC4 Evo 2 |
| Temperaturkoeffizient Isc (%/C) | 0.0400 |
| Temperaturkoeffizient Pmpp (%/C) | -0.2900 |
| Temperaturkoeffizient Uoc (%/C) | -0.2400 |
| Zellbreite (mm) | 182.000 |
| Zellenschnitt | half cut |
| Zelllänge (mm) | 105.000 |
| Zelltyp | monokristallin |
| Hersteller | Trina Solar |
|---|---|
| Hersteller Artikelbezeichnung | TSM-520NEG18R.28 |
| Intrastat Ursprungsland | China |
| Intrastat Warennummer (HS-Code) | 85414300 |
| Länge inkl. Verpackung (cm) | 196.10 |
|---|---|
| Breite inkl. Verpackung (cm) | 113.40 |
| Höhe inkl. Verpackung (cm) | 3.00 |
| Gewicht inkl. Verpackung (Kg) | 23.500 |
| Anzahl pro Palette | 36 |
| Anzahl Palette pro Container | 24 |
| Anzahl pro Container | 864 |
| Palettenabmessungen LxBxH (mm) | 2000x1150x1250 |
| Verpackungsmaterial | Kartonverpackung |
| Länge ohne Verpackung (mm) | 1961.00 |
|---|---|
| Breite ohne Verpackung (mm) | 1134.00 |
| Höhe ohne Verpackung (mm) | 30.00 |
| Gewicht ohne Verpackung (kg) | 23.500 |
| Garantiegeber | Trina Solar |
|---|---|
| Leistungsgarantie (Jahre) | 30 |
| Linear degression p.a. in % | 0,4 |
| Produktgarantie (Jahre) | 25 |
| Standard Produktgarantie (Jahre) | 25 |
| Ursprünglicher % für lineare Garantie | 99 |
