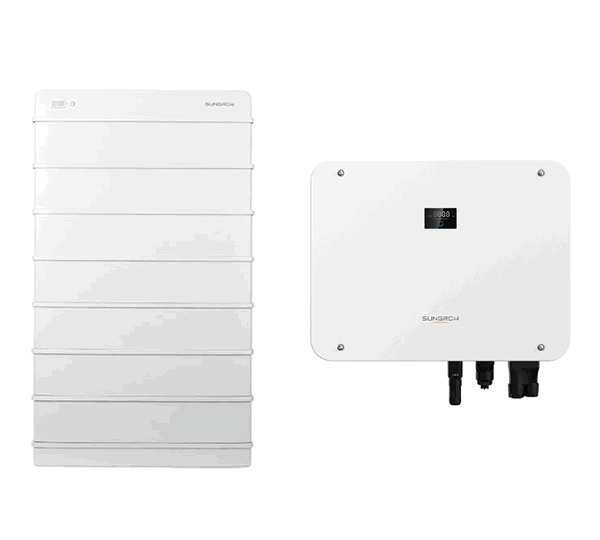

SBR224 V13.2 + SH20T-V11
Set
HV-Speichersystem, 22,4 kWh nutzbar, 3-phasig
Art-Nr.
0155942
Produktdetails
Produktinformationen "SBR224 V13.2 + SH20T-V11"
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
WiNet Dongle, Energy Meter und 3 x CT sind im Lieferumfang enthalten.
Für die Anbindung des Speichers an den WR empfiehlt sich eine geeignete 10mm² Leitung.
Mit der SH-T Hybrid Serie startet Sungrow in die Leistungsklassen von 15 bis 25 kW. 3 MPP Tracker mit hohen Eingangsströmen sowie hohe Ladeströme zum Speicher schaffen beste Leistungswege. Dank dem extrastarken Backup-Bypass mit bis zu 63 Ampere kann das komplette Haus an den Ersatzstromanschluss des Systems angeschlossen werden. Die bewährte Vollausstattung bei der Kommunikation und den Steuerkontakten für FRE und Wärmepumpe ist selbstverständlich an Bord. Der bewährte Hochvoltspeicher der SBR Serie kann in platzsparender Stapelbauweise ohne zeitliche Begrenzung auf bis zu 25,6 kWh erweitert werden.
Produktvorteile:
• Geeignet für leistungsstarke Module
• AC + DC Überspannungsschutz Typ 2 integriert
• Backup-Anschluss bis zu 63 A möglich
• Backup Umschaltzeit <10 ms
• Speicher zeitlich unbegrenzt erweiterbar
• Nach 2510-50 zertifizierte Batteriesicherheit
Produkteigenschaften System:
• AC-Leistung: 20,0 kW
• Anzahl MPPT: 3
• DC-Eingangsstrom: 32 A (MPPT 1 + 2), 16 A (MPPT 3)
• Anzahl Speicheranschlüsse: 1
• AC-Anschluss: 400V, 3-phasig
• Kommunikation: Wifi, LAN, RS485, CAN, 4 x DI (FRE), 2 x DO
• Schutzklasse: IP65
• Kühlung: passiv
• Abmessungen: 480 x 620 x 245 mm (L x B x H)
• Gewicht: 38,0 kg
• Garantie: 10 Jahre
• WiNet Dongle, Energy Meter und 3 x CT sind im Lieferumfang enthalten
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 22,4 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Nennspannung: 448 V
• Schutzklasse: IP55
• Abmessungen: 1065 x 625 x 330 mm (HxBxT)
• Gewicht: BCU 15,0 kg, 7 x Speicher je 33,0 kg
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Gewicht (Netto) (kg) | 231.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
SBR Battery Premium Accessories0151204
-
SBR Battery Module Premium 3,2 kWh V13.20154571
-
SH20T-V110155759
-
SBR Battery Premium Accessories0151204
-
SBR Battery Module Premium 3,2 kWh V13.20154571
-
SH20T-V110155759
Technische Details
| Topologie | trafolos |
|---|---|
| Max. Kurzschlussstrom pro MPPT (A) | 40,0\/40,0\/20,0 |
| Max. Ausgangsstrom (A) | 30.40 |
| Min. MPP-Eingangsspannung (V) | 150.00 |
| Max. DC Anschlussleistung (kWp) | 40.00 |
| Display | mit Display |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Gewerbliches System | nein |
| AC Überspannungsschutz | Typ 2 |
| Max. AC Leistung (kVA) | 20.00 |
| Max. MPP-Eingangsspannung (V) | 950.00 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Max. Kurzschlussstrom gesamt (A) | 100.00 |
| Dezibel | 35 |
| Spannungslage zur Batterie | High Voltage |
| AC Nennleistung (kW) | 20.00 |
| Nutzbare Kapazität (kWh) | 22.40 |
| Starteingangsspannung (V) | 180 |
| Zellchemie der Batterie | LFP |
| Max. Wirkungsgrad (%) | 98.20 |
| Max. Eingangsstromstärke pro MPPT (A) | 32,0\/32,0\/16,0 |
| Integrierter DC Schalter | ja |
| Gehäuseschutzklasse | IP55 |
| Gesamtanzahl Stringeingänge | 5 |
| DC Überspannungsschutz | Typ 2 |
| Max. nominale Ladeleistung (kW) | 13.44 |
| Anzahl Anschlussphasen | 3 |
| Europäischer Wirkungsgrad (%) | 97.80 |
| Max. Entladeleistung (kW) | 13.44 |
| Max. Eingangsstrom gesamt DC (A) | 80.00 |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Gewicht (Netto) (kg) | 231.000 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Hersteller Artikelbezeichnung | SBR224*SH20T*SBR BMS+Accessories |
| Hersteller | Sungrow |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 323.500 |
|---|
| Gewicht ohne Verpackung (kg) | 284.000 |
|---|
