Oasis L215 + blueplanet gridsave 92.0 TL3-S
Set
HV-Speichersystem, 215,0 kWh, 92,0 kW, 400 V AC
Art-Nr.
0161572
Produktdetails
Produktinformationen "Oasis L215 + blueplanet gridsave 92.0 TL3-S"
Dieser Wechselrichter benötigt eine Netzspannung von 400 Volt.
Für dieses System ist ein zusätzliches externes EMS erforderlich. Bitte prüfen Sie für die Gesamtanlage (Bestand + Neu), ob zusätzliche Komponenten wie Logger, EZA Regler o. Ä. von Drittanbietern erforderlich sind.
Die Vorgaben des Herstellers bezüglich Aufstellungsort, Montage, Installation und Montagewerkzeug, Brandschutz, Sicherheitsabständen, usw. sind vorab bauseits zu prüfen und zu bestätigen.
Es sind geeignete Hebe- und Transportmittel bauseits bereitzustellen. Die Befahrbarkeit der Transportwege und Durchgänge muss vorab geprüft werden.
Das Anschlusskabel vom Speicher zum Wechselrichter ist nicht im Lieferumfang enthalten. Bereitstellung und Konfektionierung haben bauseits zu erfolgen. Achten sie bitte auf geeignetes Presswerkzeug gemäß Anleitung.

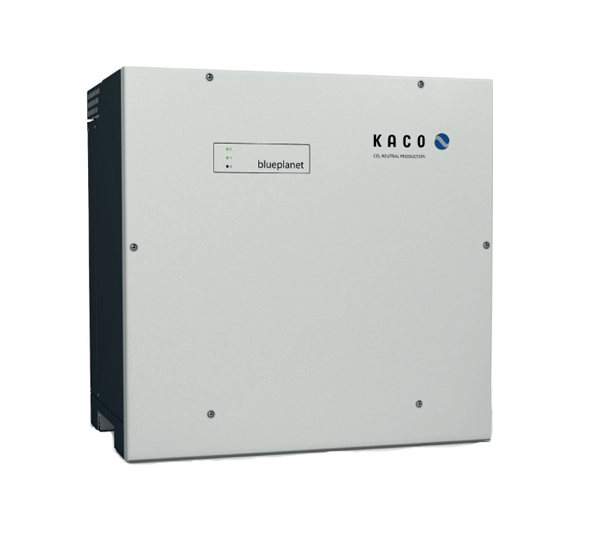

Die AC-gekoppelten Speicher-Wechselrichter der blueplanet gridsave Serie von Kaco eignen sich mit 92 bis 137 kW Ladeleistung und der sehr hohen Speicherspannung für verschiedenste Commercial-Anwendungen. Das zusätzlich benötigte EMS von Connectica schafft die passenden Schnittstellen. Der Oasis Commercial Storage von Sunwoda mit effizientem Liquid-Cooling komplettiert dieses Speicherset. Er kann im Außenbereich flexibel aufgestellt werden und unterstützt jegliches Anwendungsszenario.
Produktvorteile:
• Hohe DC Eingangsspannung
• Flexible Aufstellung durch effizientes Liquid-Cooling
Produkteigenschaften System:
• AC-Nennleistung: 92,0 kW
• Modelltyp: Version L
• Einspeisephasen: 3
• Netzspannung: 400 V
• Anzahl Batterieanschlüsse: 1
• DC Spannung max.: 1315 V
• DC Strom max.: 145 A
• Kommunikation: TCP / IP, Modbus
• Schutzklasse: IP66
• Kühlung: aktiv
• Abmessungen: 719 x 699 x 450 mm (H x B x T)
• Gewicht: 80,0 kg
Produkteigenschaften Speicher:
• Kapazität (nutzbar): 215,0 kWh
• Speichertyp: Hochvolt
• Zeitfenster Erweiterung: unbegrenzt (nur als komplette Kombi mit WR)
• Anzahl Speichermodule in einer Einheit: 5
• Kaskadierbare Einheiten: 8
• Zellchemie: LFP
• Kommunikation: CAN, RS485, Ethernet
• Kühlung: Liquid-Cooling
• Schutzklasse: IP55
• Abmessungen: 1349 x 1570 x 2463 mm (L x B x H)
• Gewicht: gesamt 2520,0 kg
Fazit:
Diese Kombi hat die besten Voraussetzungen für flexible und verlässliche Anwendungen.
Lieferumfang:
• 1 x Kaco blueplanet gridsave 92.0 TL3-S (Artikel 0157047)
• 1 x Sunwoda L215 (Artikel 0159805)
Details zu DC-Anschlusskabel und Konfektionierung (siehe auch Manual):
Typ AWG3/10, Querschnitt 95mm², Max. DC-Strom 300 A, max. Länge 10m (Begrenzt durch max. Länge COM Verbindung), Sechskant-Pressung (siehe Ausführung und Vorgaben im Manual)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 2520.000 |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
Oasis L2150159805
-
blueplanet gridsave 92.0 TL3-S Version L0157047
-
Oasis L2150159805
-
blueplanet gridsave 92.0 TL3-S Version L0157047
Technische Details
| Topologie | trafolos |
|---|---|
| Nutzbare Kapazität (kWh) | 215.00 |
| Einspeisephasen | 3 |
| Gewerbliches System | ja |
| Dezibel | 60 |
| Display | ohne Display |
| Max. Ausgangsstrom (A) | 396.90 |
| Spannungslage zur Batterie | High Voltage |
| Zellchemie der Batterie | LFP |
| Min. Temperatur der Umgebung (°C) | -30 |
| Gehäuseschutzklasse | IP55 |
| Max. AC Leistung (kVA) | 92.00 |
| AC Nennleistung (kW) | 92.00 |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Hersteller | Sunwoda + KACO new energy |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 2520.000 |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Hersteller Artikelbezeichnung | OASIS L215*BLUEPLANET GRIDSAVE 92.0 TL3-S |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 2745.000 |
|---|
| Gewicht ohne Verpackung (kg) | 2600.000 |
|---|
