Nexis Battery Stack 20 + Nexis NX20K-RW000CYN4
Set
HV-Speichersystem, 18,6 kWh nutzbar, 3-phasig
Art-Nr.
0163926
Produktdetails
Produktinformationen "Nexis Battery Stack 20 + Nexis NX20K-RW000CYN4"
Nur einsetzbar in DE.
Die Zertifizierung für AT und CH ist angekündigt für Q3 2026.
Die Zertifizierung für das restliche Europa ist angekündigt für Q4 2026.
Bitte beachten Sie, dass die Einstellung der Leistungsklasse nur einmalig bei der Erstkonfiguration erfolgen kann. Die Änderung der Leistung zu einem späteren Zeitpunkt ist von SolarEdge nicht vorgesehen.

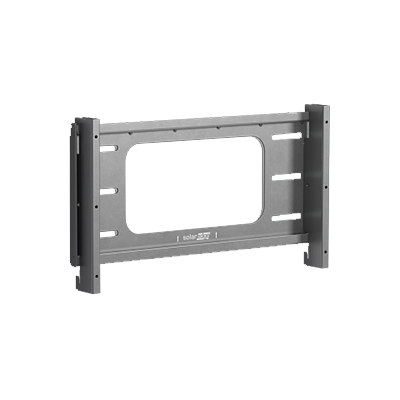

Als Montageoption ist eine Wandhalterung separat erhältlich.
Die neue Nexis Serie von SolarEdge besteht aus einem leistungsstarken Multi-Range Hybrid-Wechselrichter und der neuesten Generation von Hochvoltspeicher mit modularem Konzept. Durch die in Stufen von 8 bis 20 kW wählbare AC-Leistung* des Hybridgerätes maximiert sich die Flexibilität und minimiert sich der Lagerbedarf. Die Backup-Funktion kann wie gewohnt mit dem externen Backup-Interface umgesetzt werden. Die PV-Module sind 1:1 mit Optimierern der S- und P-Serie auszustatten und können mit bis zu 100% überdimensioniert werden. Jede Speichereinheit des neuen SolarEdge Nexis Systems kann aus bis zu 4 Battery Blocks mit gesamt 18,6 kWh nutzbarer Kapazität bestehen. Es sind bis zu 4 Einheiten** pro Wechselrichter möglich. Durch die einheitliche Spannungslage von Modulstrings und Speicher ist eine hocheffiziente Ladung möglich.
Produktvorteile:
• Neues Multi-Range Inverter-Konzept*
• Effiziente Hochvoltanbindung an neue Nexis Speicherserie
• Backup-fähig (mit SolarEdge Backup Interface)
Produkteigenschaften System:
• AC-Nennleistung: 8,0 / 10,0 / 13,0 / 15,0 / 17,0 / 20,0 kW
• Einspeisephasen: 3
• AC-Netzspannung: 400 V
• Max. Eingangsspannung: 950 V DC
• Speichertyp: Hochvolt
• Anzahl DC Anschlüsse: 5
• Steckertyp: Stäubli MC4
• Ersatzstromfähig: Ja
• Kommunikation: WLAN, LAN, RS485, CAN, SE Home Netzwerk, Optional: LTE
• Schutzklasse: IP65
• Kühlung: passiv
• Abmessungen: 488 x 428 x 200 mm
• Gewicht: 30,6 kg
• Garantie: 10 Jahre
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 18,6 kWh
• Speichertyp: Hochvolt
• DC-Nennspannung: 370 – 950 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 1 bis 4
• Anzahl Einheiten in einem System: 1 bis 4 *
• Zellchemie: LFP
• Kommunikation: CAN
• Kühlung: passiv
• Schutzklasse: IP65
• Abmessungen: 668 x 1661 x 194 mm
• Gewicht: Battery Link 15,8 kg, je Speichermodul 55,0 kg
*Die Einstellung der Leistungsklasse kann nur einmalig bei der Erstkonfiguration erfolgen. Die Änderung der Leistung zu einem späteren Zeitpunkt ist von SolarEdge nicht vorgesehen.
**Erforderliches FW Update für Ende 2026 erwartet.
Lieferumfang:

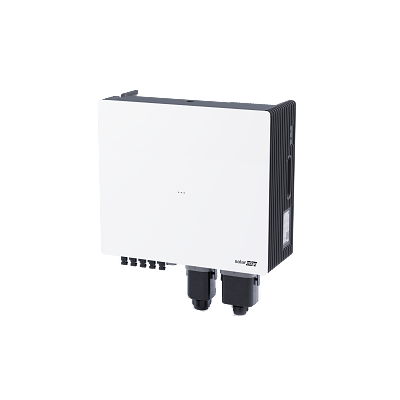

• 1 x SolarEdge Nexis NX20K-RW000CYN4 (Artikel 0163807)
• 1 x SolarEdge Inline Energy Meter (Artikel 0148127)
• 1 x SolarEdge Nexis Battery Link, Controller (Artikel 0163809)

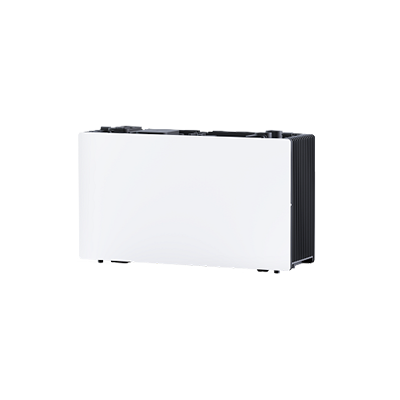

• 4 x SolarEdge Nexis Battery Block, HV-Speichermodul (Artikel 0163808)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 220.000 |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
Nexis NX20K-RW000CYN40163807
-
Nexis Battery Block0163808
-
INLINE ENERGY METER MTR-240-3PC1-D-A-MW0148127
-
Nexis Battery Link0163809
-
Nexis NX20K-RW000CYN40163807
-
Nexis Battery Block0163808
-
INLINE ENERGY METER MTR-240-3PC1-D-A-MW0148127
-
Nexis Battery Link0163809
Technische Details
| Topologie | trafolos |
|---|---|
| DC Stecker Typ | MC4 |
| Max. Entladeleistung (kW) | 14.00 |
| Max. Eingangsspannung DC (V) | 950.00 |
| Max. Ausgangsstrom (A) | 29.00 |
| Max. DC Anschlussleistung (kWp) | 40.00 |
| Gehäuseschutzklasse | IP65 |
| Europäischer Wirkungsgrad (%) | 98.75 |
| Dezibel | 40 |
| Gewerbliches System | nein |
| Max. AC Leistung (kVA) | 20.00 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Starteingangsspannung (V) | 750 |
| Display | ohne Display |
| Min. Temperatur der Umgebung (°C) | -20 |
| Max. Eingangsstrom gesamt DC (A) | 55.90 |
| Nutzbare Kapazität (kWh) | 18.60 |
| AC Nennleistung (kW) | 20.00 |
| Zellchemie der Batterie | LFP |
| Max. nominale Ladeleistung (kW) | 14.00 |
| Gesamtanzahl Stringeingänge | 5 |
| Max. Wirkungsgrad (%) | 99.00 |
| Ersatzstromfähig | ja |
| Intrastat Ursprungsland | Israel |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Hersteller Artikelbezeichnung | NX-BLCK-5K-A-01 Nexis Battery Block*Battery Link*Inverter 3ph NX8K-NX20K*MTR EU3 |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 220.000 |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Hersteller | SolarEdge |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 288.300 |
|---|
| Gewicht ohne Verpackung (kg) | 266.720 |
|---|
| Garantiegeber | SolarEdge |
|---|---|
| Standard Produktgarantie (Jahre) | 10 |
