Lynx D15.0-10 + GW8000-ET-20
Set
HV-Speichersystem, 15,0 kWh nutzbar, 3-phasig
Art-Nr.
0162529
Produktdetails
Produktinformationen "Lynx D15.0-10 + GW8000-ET-20"
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Der im Lieferumfang enthaltene Kommunikations-Dongle erfüllt die Anforderungen zur Cyber-Security.

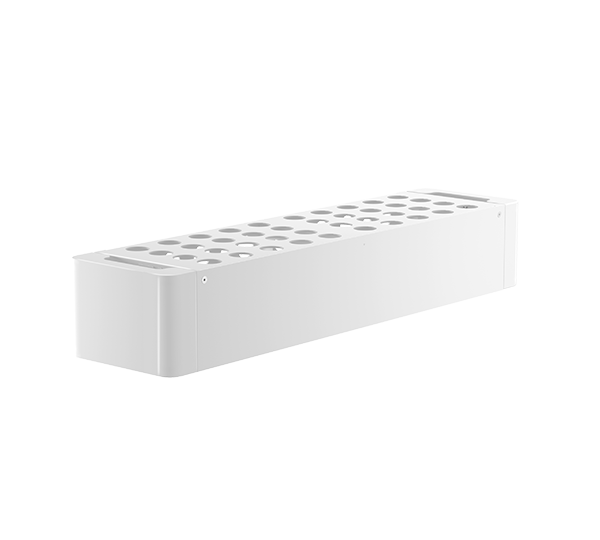

Dieses Set enthält die Komponenten zur Bodenmontage des Speichers. Dies ist bei Bedarf in gleicher Stückzahl gegen das Wandmontage-Kit zu ersetzen.
Maximal 4 Speichermodule können übereinandergestapelt werden. Bei > 4 Modulen ist der Aufbau in zwei separaten Türmen erforderlich.
Die 2. Generation der Goodwe ET-20 Hybrid-Serie reicht von 6 bis 15 kW und ist ideal für viele Residential-Anwendungsfälle. Das Nachfolgemodell zur bisherigen ET+ Reihe erhielt an vielen Stellen Ergänzungen und Verbesserungen. Mit den bekannten 16 Ampere Eingangsstrom pro MPP Tracker können alle aktuellen Modulserien angebunden werden. Mit integriertem Smart Meter inkl. 3 Cts und Kommunikations-Dongle sowie AC+DC Überspannungsschutz und AFCI Lichtbogenerkennung ist die Ausstattung komplett. Der bewährte Backup-Anschluss versorgt unterbrechungsfrei ausgewählte Stromkreise. Die neuen Lynx D Speicher machen auch in dieser Kombi richtig Spaß. Schnelle unkomplizierte Installation oder Nachrüstung durch das im Modul integrierte BMS. Mit bis zu 8 Batterien sind flott 40,0 kWh nutzbare Kapazität machbar.
Produktvorteile:
• Notstrom mit USV Funktion
• 16 A Eingangsstrom pro MPPT
• 3 x CTs + Wifi-LAN Dongle mit Cyber-Security im Lieferumfang enthalten
• Zeitlich unbegrenzte Erweiterung durch integriertes BMS
• Bis zu 8 Speicherelemente im System (40,0 kWh)
Produkteigenschaften System:
• AC-Nennleistung: 8,0 kW
• Einspeisephasen: 3
• AC-Netzspannung: 400 V
• Anzahl MPP-Tracker: 2
• Max. Eingangsspannung DC: 1000 V
• AFCI Lichtbogenerkennung: ja – Version 3.0
• DC-Überspannungsschutz: Typ 2
• AC-Überspannungsschutz: Typ 2
• Speichertyp: Hochvolt
• Ersatzstromfähig: ja, über EPS Anschluss
• Schnittstellen: RS485, CAN, Wifi, LAN
• Schutzklasse: IP66
• Kühlung: passiv
• Abmessungen: 460 x 496 x 221 mm (HxBxT)
• Gewicht: 23,0 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 15,0 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Systemaufbau: 1 bis 8 Einheiten
• Zellchemie: LFP
• Nennspannung: 320 - 480 V
• Kommunikation: CAN
• Kühlung: passiv
• Schutzklasse: IP66
• Aufstellung: Boden (Wandmontage optional)
• Abmessungen: 1180 x 700 x 170 mm (HxBxT)
• Gewicht: Je Modul 52,0 kg
• Garantie: 10 Jahre
Lieferumfang:
• 1 x Goodwe GW8000-ET-20 G2 Hybrid-WR (Artikel 0160690)
• 3 x Goodwe Lynx D 5.0-11 Speichermodul (Artikel 0158717)
• 1 x Goodwe Lynx D Standfuß (Artikel 0158718)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 182.700 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
GW8000-ET-20 G20160690
-
Lynx D 5.0-100158717
-
GW8000-ET-20 G20160690
-
Lynx D 5.0-100158717
Technische Details
| Topologie | trafolos |
|---|---|
| Min. MPP-Eingangsspannung (V) | 120.00 |
| Max. Eingangsstromstärke pro MPPT (A) | 16 |
| Europäischer Wirkungsgrad (%) | 97.20 |
| Gehäuseschutzklasse | IP66 |
| Anzahl der MPP-Tracker (Stk) | 2 |
| Starteingangsspannung (V) | 150 |
| Max. MPP-Eingangsspannung (V) | 850.00 |
| Gesamtanzahl Stringeingänge | 2 |
| Dezibel | 30 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Max. Eingangsstrom gesamt DC (A) | 32.00 |
| Gewerbliches System | nein |
| AC Überspannungsschutz | Typ 2 |
| Display | ohne Display |
| Max. Kurzschlussstrom pro MPPT (A) | 24 |
| Spannungslage zur Batterie | High Voltage |
| Max. Wirkungsgrad (%) | 98.00 |
| Zellchemie der Batterie | LFP |
| Max. Kurzschlussstrom gesamt (A) | 48.00 |
| Integrierter DC Schalter | ja |
| DC Überspannungsschutz | Typ 2 |
| AC Nennleistung (kW) | 8.00 |
| Max. nominale Ladeleistung (kW) | 10.00 |
| Ersatzstrom light | ja |
| Arc Fault Circuit Interrupter | ja |
| Nutzbare Kapazität (kWh) | 15.00 |
| Max. DC Anschlussleistung (kWp) | 12.80 |
| Anzahl Anschlussphasen | 3 |
| Max. Ausgangsstrom (A) | 11.60 |
| Max. Entladeleistung (kW) | 10.00 |
| Max. AC Leistung (kVA) | 8.00 |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Gewicht (Netto) (kg) | 182.700 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Hersteller | GoodWe |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Hersteller Artikelbezeichnung | LX D15.0-10*GW8000-ET-20 |
| Gewicht inkl. Verpackung (Kg) | 200.700 |
|---|
| Gewicht ohne Verpackung (kg) | 181.700 |
|---|
| Garantiegeber | GoodWe |
|---|
