LUNA2000-21-S1 + SUN2000-20K-MB0
HV-Speichersystem, 20,7 kWh nutzbar, 3-phasig
Art-Nr.
0156663
Produktdetails
Produktinformationen "LUNA2000-21-S1 + SUN2000-20K-MB0"
Im Lieferumfang ist kein Smart Dongle zur COM Anbindung enthalten. Dieser ist je nach benötigter Ausführung separat zu bestellen. Alle Varianten sind unter Accessoires zu finden.
Bei >10 Teilnehmern im Datenbus (Wechselrichter, Speicher, Energy-Meter) muss das EMMA System verwendet werden.
Es gibt weiteren Zuwachs bei den Speichersets mit den Huawei Smart Energy Controllern, im speziellen mit den großen Hybrid-Wechselrichtern. Die neue MB0 Serie schließt mit Leistungsklassen von 12 bis 25 kW nahtlos an die kleine M1-Serie an. Bewährte Features wie integrierter Überspannungsschutz, Lichtbogenerkennung und Kompatibilität mit den hauseigenen Huawei Optimierern sind natürlich dabei. Ebenso zwei separate Batterieanschlüsse, welche in diesen Leistungsklassen die passenden Speicherkombinationen ermöglichen. Zudem bringt die S1 Serie frischen Wind in die Huawei Speicherwelt. Mehr Kapazität und folglich höhere Ladeleistungen wurden mit der bewährten LUNA DNA kombiniert. Einfache und schnelle Installation sowie Nachrüstung sind dank intelligenter Systemregelung jederzeit möglich. Im Parallelbetrieb mit 2 Türmen stehen bis zu 41,4 kWh nutzbare Speicherkapazität zur Verfügung. Zudem sind bis zu 3 Systeme der MB0 Serie kaskadierbar.
Produktvorteile:
• Sichere Kompatibilität durch einheitlichen Hersteller
• Hoher DC Eingangsstrom
• 2 Batterie-Anschlüsse *
• Integrierte Lichtbogenerkennung
• Mit allen neuen Huawei Optimierern kompatibel *
Produkteigenschaften System:
• AC-Leistung: 20,0 kW
• Anzahl MPPT: 2
• DC Nennstrom: 30 A pro MPPT (20 A pro String)
• Anzahl Bat-Anschlüsse: 2
• Max- Ladeleistung: 22,0 kW
• Kompatible Speicher: LUNA2000 S0 + S1
• AC-Anschluss: 3-phasig
• Überspannungsschutz: AC + DC Typ 2
• Kommunikation: RS485, Wifi / LAN (optional), 4G / 3G / 2G (optional), EMMA (optional, Q1/24)
• Schutzklasse: IP66
• Kühlung: aktiv
• Abmessungen: 460 x 546 x 228 mm (H x B x T)
• Gewicht: 21,0 kg
Produkteigenschaften Speicher:
• Batteriekapazität gesamt (nutzbar): 20,7 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Einheiten parallel: 2 / 4 Türme*
• Zellchemie: LFP
• Ladeleistung: 10,5 kW
• Schutzklasse: IP65
• Abmessungen: 1230 x 590 x 255 mm (H x B x T)
• Gewicht: 1 x BMS + Sockel: 12,0 kg, 3 x Speicher je 68,0 kg
*kompatibel mit
Optimierer: SUN2000-450W-P2, SUN2000-600W-P, MERC-110W-P, MERC-1300W-P
Speicher: LUNA2000 S0 + S1
*abhängig vom kombinierten Wechselrichter und Anzahl der Speichereingänge
Fazit:
Große Sets für große Aufgaben – mit dieser Kombi aus MB0-Wechselrichter und bis zu 4 LUNA-S1 Speichern wird ordentlich Power bereitgestellt.
Set enthält:
• 1 x Huawei SUN2000-20K-MB0 (Artikel 0155256)

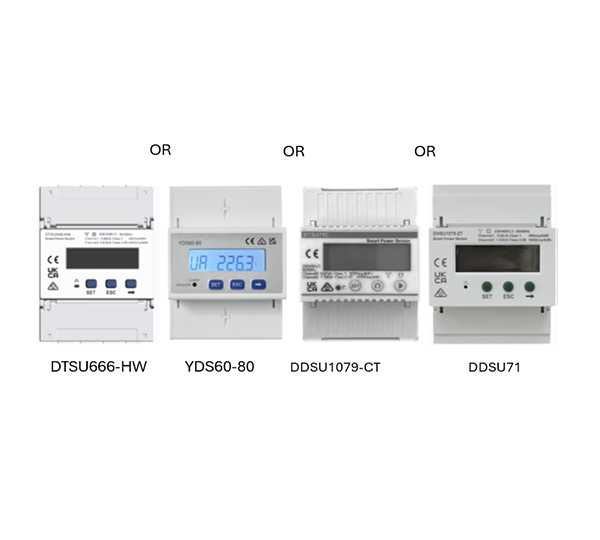

• 1 x Huawei Smart Power Sensor (Artikel 0153213)
• 1 x Huawei LUNA2000-10kW-C1 Power Module BMU (Artikel 0156565)
• 3 x Huawei LUNA2000-7-E1 Speichermodul (Artikel 0156564)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Gewicht (Netto) (kg) | 237.500 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
SUN2000-20K-MB00155256
-
LUNA2000-10KW-C1 Power Modul0156565
-
LUNA2000-7-E10156564
-
Smart Power Sensor SmartPS-80A-T00153213
-
SUN2000-20K-MB00155256
-
LUNA2000-10KW-C1 Power Modul0156565
-
LUNA2000-7-E10156564
-
Smart Power Sensor SmartPS-80A-T00153213
Technische Details
| Topologie | trafolos |
|---|---|
| Max. DC Anschlussleistung (kWp) | 30.00 |
| Max. Entladeleistung (kW) | 10.50 |
| Nutzbare Kapazität (kWh) | 20.70 |
| Max. Ausgangsstrom (A) | 27.80 |
| Max. Eingangsstrom gesamt DC (A) | 60.00 |
| Ersatzstromfähig | ja mit Zubehör |
| Gehäuseschutzklasse | IP66 |
| Anzahl der MPP-Tracker (Stk) | 2 |
| Starteingangsspannung (V) | 200 |
| Europäischer Wirkungsgrad (%) | 98.10 |
| Gewerbliches System | nein |
| AC Überspannungsschutz | Typ 2 |
| Einspeisephasen | 3 |
| Gesamtanzahl Stringeingänge | 4 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Max. nominale Ladeleistung (kW) | 10.50 |
| Max. Kurzschlussstrom pro MPPT (A) | 40 |
| Display | ohne Display |
| Min. Temperatur der Umgebung (°C) | -20 |
| Spannungslage zur Batterie | High Voltage |
| AC Nennleistung (kW) | 20.00 |
| Zellchemie der Batterie | LFP |
| Max. Wirkungsgrad (%) | 98.40 |
| Min. MPP-Eingangsspannung (V) | 200.00 |
| Integrierter DC Schalter | ja |
| Max. Eingangsstromstärke pro MPPT (A) | 30 |
| Netzferne Anwendung | ja |
| Ersatzstrom light | ja mit Zubehör |
| Max. AC Leistung (kVA) | 22.00 |
| Max. Eingangsspannung DC (V) | 1100.00 |
| DC Überspannungsschutz | Typ 2 |
| Anschluss Rundsteuerempfänger | ja |
| NA Schutz | ja |
| Integrierter AC Schalter | nein |
| Arc Fault Circuit Interrupter | ja |
| Max. MPP-Eingangsspannung (V) | 1000.00 |
| Max. Kurzschlussstrom gesamt (A) | 80.00 |
| Hersteller Artikelbezeichnung | LUNA2000-21-S1*SUN2000-20K-MB0 |
|---|---|
| Intrastat Ursprungsland | China |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Hersteller | Huawei |
| Gefahrgut Gewicht (Netto) (kg) | 237.500 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 242.500 |
|---|
| Gewicht ohne Verpackung (kg) | 237.500 |
|---|
| Garantiegeber | Huawei |
|---|
