HELIVOR HV 12.8 + PLENTICORE M G3
Set
HV-System, 8,5-12,5 kW, 12,38 kWh, 3-phasig
Art-Nr.
0162696
Produktdetails
Produktinformationen "HELIVOR HV 12.8 + PLENTICORE M G3"
Die zur Aktivierung der Speicherfunktion benötigten 3 PLENTICOINs sind separat zu bestellen.
Mit der PLENTICORE G3 Serie erweitert KOSTAL sein flexibles Portfolio rund um den PLENTICOIN. Diese hauseigene Währung zur Freischaltung von Geräteleistung und -funktionen kommt auch hier zum Einsatz. So werden die Wechselrichter in 3 Gerätevarianten S, M und L mit einer Basisleistung von 4 bis 15 kW ausgeliefert. Mittels PLENTICOINs können jeweils 2 höhere Leistungsklassen, die Speichernutzung sowie die intelligente Anbindung des EV-Chargers aktiviert werden. Jederzeit. Die 3 Geräteversionen ermöglichen so eine fast universelle Anwendungsfreiheit bei reduziertem Lagerbedarf. Die Installation des neuen HELIVOR Hochvoltspeichers läuft dank dem schrauben- und kabellosem Stapeldesign mehr als nur geschmeidig. Mit nur minimalem Platzbedarf sind pro Einheit bis zu 9 Speichermodule mit 28,8 kWh nutzbarer Kapazität umsetzbar. Das Maximum stellen 8 parallel verschaltete Türme mit gesamt 230,4 kWh dar. Das Anwendungsfeld geht damit von Residential- bis hin zu kleinen Commercial-Anlagen.
Produktvorteile:
• Leistung und Funktionen nach Bedarf mittels PLENTICOINs aktivieren
• 17(S+M) / 30(L) A Eingangsstrom pro MPPT
• Full-Backup mit Umschalteinrichtung
• Schraub- und kabelloses Stapeldesign
• Gesamtkapazität bis zu 230,4 kWh möglich
Produkteigenschaften System:
• AC-Basis-Leistung: 8,5 kW
• AC-Leistungserweiterung Stufe 1: 10,0 kW
• AC-Leistungserweiterung Stufe 1: 12,5 kW
• Einspeisephasen: 3
• AC Netzspannung: 400 V
• Anzahl MPPT: 2 + 1 (PV / Bat)
• Max. Eingangsspannung DC: 1000 V
• DC Steckertyp: Sunclix
• Kommunikation: Wifi, 2 x LAN, RS485, 4 x Dig-In (FRE), 4 x Dig-Out
• Schutzklasse: IP65
• Kühlung: aktiv
• Abmessungen: 561 x 409 x 237 mm (H x B x T)
• Gewicht: 22,3 kg
Produkteigenschaften Speicher:
• Batteriekapazität nutzbar: 12,8 kWh
• Speichertyp: Hochvolt
• Nennspannung: 256 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 2 – 9 Speichermodule
• Anzahl Einheiten parallel: bis zu 8 Türme
• Zellchemie: LFP
• Kommunikation: CAN 2.0A, RS485, Ethernet, Wifi
• Kühlung: passiv
• Schutzklasse: IP65
• Abmessungen: 1050 x 450 x 296 mm (HxBxT)
• Gewicht: BMS + Sockel: 30,0 kg, 4 x Speicher je 36,0 kg
Aktivierungen mittels PLENTICOINs:
Plenticore G3 Serie:
Erhöhung um eine Leistungsklasse (1 Stufe) innerhalb der Geräteserie S / M / L 1 PLENTICOIN
Erhöhung auf die maximale Leistung (2 Stufen) innerhalb der Geräteserie S / M / L 1+1 PLENTICOIN
Aktivierung der Speicherfunktion 3 PLENTICOINS
Aktivierung der Komfortfunktion für die Enector Wallbox 2 PLENTICOINS
Lieferumfang:
• 1 x Kostal Plenticore M G3 Hybrid-WR (Artikel 0155066)

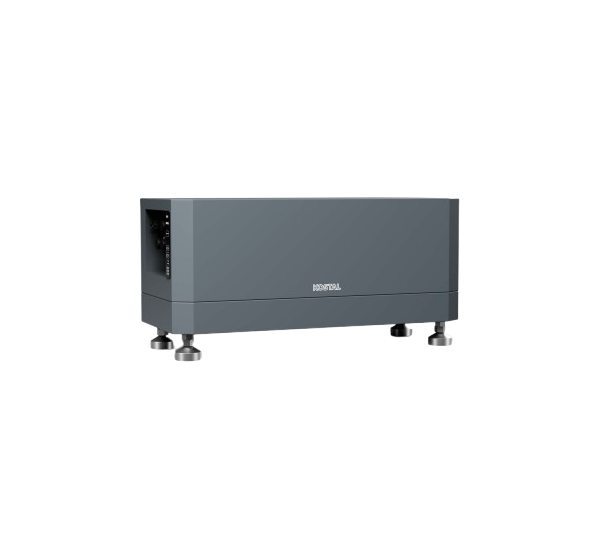

• 1 x Kostal HELIVOR HV Battery Management System (Artikel 0162408)

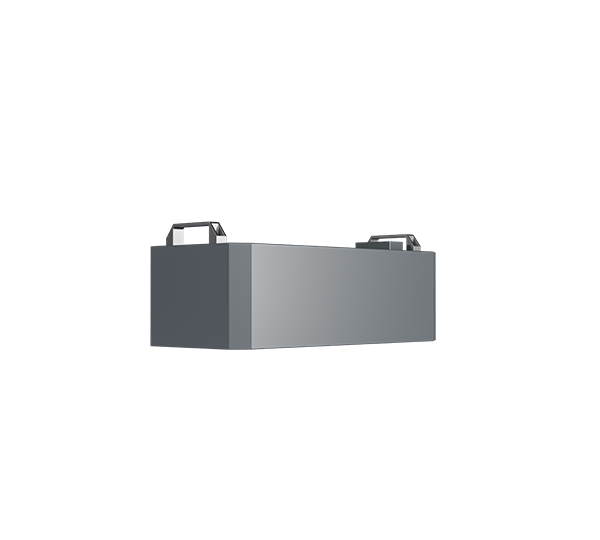

• 4 x Kostal HELIVOR HV 3.2 Speichermodul (Artikel 0162409)
• 1 x Kostal KSEM G2 Smart Meter (Artikel 0151118)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Gefahrgut Gewicht (Netto) (kg) | 88.000 |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
SMART ENERGY METER G20151118
-
PLENTICORE G3 – M0155066
-
HELIVOR HV BMS0162408
-
HELIVOR HV-3.20162409
-
SMART ENERGY METER G20151118
-
PLENTICORE G3 – M0155066
-
HELIVOR HV BMS0162408
-
HELIVOR HV-3.20162409
Technische Details
| Topologie | trafolos |
|---|---|
| Dezibel | 39 |
| Nutzbare Kapazität (kWh) | 12.80 |
| DC Überspannungsschutz | nein |
| Max. Kurzschlussstrom pro MPPT (A) | 23,8\/23,8\/42 |
| Ersatzstromfähig | ja mit Zubehör |
| Ersatzstrom light | nein |
| Gehäuseschutzklasse | IP65 |
| Max. Kurzschlussstrom gesamt (A) | 89.60 |
| Display | mit Display |
| Max. Eingangsstrom gesamt DC (A) | 64.00 |
| Arc Fault Circuit Interrupter | nein |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Min. Temperatur der Umgebung (°C) | -10 |
| Starteingangsspannung (V) | 95 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Gewerbliches System | nein |
| Schnellabschaltung (Rapid Shutdown) | nein |
| AC Überspannungsschutz | nein |
| Kapazität nachträglich erweiterbar | ja mit Zeitbegrenzung |
| Max. Ausgangsstrom (A) | 20.00 |
| Max. Wirkungsgrad (%) | 98.00 |
| Max. AC Leistung (kVA) | 8.50 |
| Zellchemie der Batterie | LFP |
| Integrierter DC Schalter | ja |
| Max. MPP-Eingangsspannung (V) | 800.00 |
| Netzferne Anwendung | nein |
| Gesamtanzahl Stringeingänge | 3 |
| Max. DC Anschlussleistung (kWp) | 12.75 |
| AC Nennleistung (kW) | 8.50 |
| Anschluss Rundsteuerempfänger | ja |
| Integrierter AC Schalter | nein |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe) | 4 |
| Europäischer Wirkungsgrad (%) | 97.00 |
| Min. MPP-Eingangsspannung (V) | 170.00 |
| Schattenmanagement | ja |
| DC Stecker Typ | SUNCLIX |
| Max. Eingangsstromstärke pro MPPT (A) | 17\/17\/30 |
| Intrastat Ursprungsland | Deutschland |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Gefahrgut Gewicht (Netto) (kg) | 88.000 |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Hersteller Artikelbezeichnung | HELIVOR HV 12.8*PLENTICORE M G3 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Hersteller | Kostal |
| Gewicht inkl. Verpackung (Kg) | 197.300 |
|---|
| Gewicht ohne Verpackung (kg) | 187.500 |
|---|
