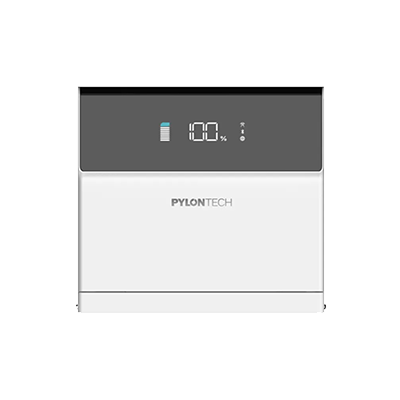

Force H3X 10K-HY-3P
Hybrid-WR, 3-ph, 3 MPPT
Art-Nr.
0161544
Hersteller-Nr.
11FH3X3PZZA-20002
Produktdetails
Produktinformationen "Force H3X 10K-HY-3P"
Der Wechselrichter kann ohne Batterie bestellt werden, der Betrieb ist jedoch nur in Kombination mit Pylontech Force H3 Batteriemodulen möglich. Es müssen mindestens 2 Batteriemodule installiert sein.
Das Energy Meter und 3 x CT mit 120 A sind im Lieferumfang enthalten.
Die Abregelung mit FRE und nach EnWG §14a ist derzeit über die DRM Schnittstelle und nur mit kompletter Abschaltung umsetzbar. Die stufenweise Abregelung ist nur mit dem Pylontech HEMS System möglich. Dieses wurde bereits für Q3/26 angekündigt.
Mit dem Hybrid-Wechselrichter Force H3X komplettiert Pylontech ihr Portfolio für den Residentialbereich. Der Wechselrichter fügt sich optisch nahtlos an die Speichermodule der Force H3 Serie an. Bei den 3-phasigen Systemen sind so eine nutzbare Kapazität von 10 bis 34 kWh umsetzbar. Mit bis zu 3 parallel verbundenen Systemen sind gesamt 102 kWh möglich. Der Backupanschluss versorgt mit einer Umschaltzeit von weniger als 10ms auch sensible Verbraucher.
Produktvorteile:
• Hybrid-WR für Pylontech H3X Kompaktsystem
• Bis zu 34 kWh nutzbar mit Pylontech Force H3 Speicher
• BMS integriert
Produkteigenschaften System:
• AC-Nennleistung: 10,0 kW
• Einspeisephasen: 3
• AC-Netzspannung: 400 V
• Anbindung Speicher: Hochvolt
• Anzahl MPPT: 3
• Max. Eingangsspannung DC: 1000 V
• DC Überspannungsschutz: Typ 2
• AC Überspannungsschutz: Typ 2
• AFCI Lichtbogenerkennung: ja
• Kommunikation: Wifi, LAN, Bluetooth
• Schutzklasse: IP55
• Kühlung: passiv
• Abmessungen: 540 x 350 x 365 mm
• Gewicht: inkl. Base 45,0 kg
• Kompatible Speichermodule: Pylontech Force H3 (kein separates BMS erforderlich)
• Energy Meter + 3 x CT mit 120 A (40 mA Sekundärstrom) im Lieferumfang enthalten
Technische Details
| Topologie | trafolos |
|---|---|
| Max. Kurzschlussstrom pro MPPT (A) | 30 |
| DC Anschluss | MC4 |
| Max. Eingangsstrom gesamt DC (A) | 60.00 |
| Ladespannung (V) | 120-850 |
| Schnittstelle 2 | W-Lan |
| Min. Eingangsspannung (V) | 200 |
| Max. Kurzschlussstrom gesamt (A) | 90.00 |
| AC Nennleistung (kW) | 10.00 |
| Starteingangsspannung (V) | 200 |
| Max. MPP-Eingangsspannung (V) | 850.00 |
| Ladestrom (A) | 50.00 |
| Max. Wirkungsgrad (%) | 97.00 |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Min. Temperatur der Umgebung (°C) | -10 |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe) | 2 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| AC Überspannungsschutz | Typ 2 |
| Max. DC Anschlussleistung (kWp) | 24.00 |
| Max. AC Leistung (kVA) | 10.00 |
| Einspeisephasen | 3 |
| Batteriekopplung | AC/DC |
| Schnellabschaltung (Rapid Shutdown) | nein |
| Anschluss Rundsteuerempfänger | ja mit Zubehör |
| Max. Eingangsstromstärke pro MPPT (A) | 20 |
| Display | ohne Display |
| Max. Ausgangsstrom (A) | 20.00 |
| Min. MPP-Eingangsspannung (V) | 200.00 |
| Integrierter DC Schalter | ja |
| Netzferne Anwendung | nein |
| Gehäuseschutzklasse | IP55 |
| Gesamtanzahl Stringeingänge | 3 |
| DC Überspannungsschutz | Typ 2 |
| Ersatzstrom light | ja |
| NA Schutz | ja |
| Integrierter AC Schalter | nein |
| Arc Fault Circuit Interrupter | ja |
| Europäischer Wirkungsgrad (%) | 97.00 |
| Dezibel | 29 |
| Schnittstelle 1 | Bluetooth |
| Ersatzstromfähig | ja |
| Intrastat Ursprungsland | China |
|---|---|
| Hersteller Artikelbezeichnung | FH3X-10K-HY-3P |
| Intrastat Warennummer (HS-Code) | 85044084 |
| Hersteller | Pylontech |
| Palettenabmessungen LxBxH (mm) | 1140x1140x2139 |
|---|---|
| Palette Gewicht (kg) | 691.60 |
| Länge inkl. Verpackung (cm) | 60.00 |
| Höhe inkl. Verpackung (cm) | 66.50 |
| Anzahl pro Palette | 12 |
| Verpackungsmaterial | Kartonverpackung |
| Anzahl pro Container | 120 |
| Anzahl Palette pro Container | 10 |
| Gewicht inkl. Verpackung (Kg) | 55.800 |
| Breite inkl. Verpackung (cm) | 43.70 |
| Breite ohne Verpackung (mm) | 540.00 |
|---|---|
| Länge ohne Verpackung (mm) | 350.00 |
| Gewicht ohne Verpackung (kg) | 45.000 |
| Höhe ohne Verpackung (mm) | 365.00 |
| Standard Produktgarantie (Jahre) | 10 |
|---|---|
| Garantiegeber | Pylontech |
