Force H3 9.7 + Plenticore Plus 8.5 G2
HV-Speichersystem, 9,69 kWh nutzbar, 3-phasig
Art-Nr.
0161963
Produktdetails
Produktinformationen "Force H3 9.7 + Plenticore Plus 8.5 G2"
Die zur Leistungs- und Funktionsfreischaltung benötigten PLENTICOINs sind separat zu bestellen.
Die Erhöhung des Wechselrichter-Eingangsstroms auf 15 Ampere erfolgt über ein Firmware-Update.
Kompakt, zuverlässig und leistungsstark - diese Beschreibung trifft auf sämtliche Komponenten dieses Hochvolt-Speicherpaketes zu. Die bewährten Hybrid-Wechselrichter der Kostal Plenticore Plus G2 Serie treffen auf die neuen Force-H3 Speicher von Pylontech. In bewährter und effizienter Stapelbauweise, nach Vorbild der H1 + H2 Serien, finden die Kraftpakete immer ein Plätzchen. Mit ihren erweiterbaren Batteriemodulen mit bis zu 34,01 kWh nutzbarer Kapazität sind sie die ideale Ergänzung für die Plenticores und bestens für Anwendungen im Heim- und Small Commercial-Bereich geeignet.
Produktvorteile:
• 15 A Eingangsstrom pro MPPT
• Einfache Netzwerkanbindung untereinander als Daisy-Chain
• Speicher mit effizienter, kompakter Stapelbauweise
Produkteigenschaften System:
• AC-Nennleistung: 8.5 kW
• Einspeisephasen: 3
• AC Netzspannung: 400 V
• Anzahl MPPT: 2 + 1 (PV / Bat)
• Max. DC Eingangsspannung: 1000 V
• DC Stecker Typ: Sunclix
• Kommunikation: Wifi, 2 x LAN, RS485, 4 x Dig-In (FRE), 4 x Dig-Out
• Schutzklasse: IP65
• Kühlung: aktiv
• Abmessungen: 563 x 405 x 233 mm (H x B x T)
• Gewicht: 21,6 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 9,69 kWh
• Entladetiefe DoD: 95%
• Zeitfenster Erweiterung: bis 2 Jahre
• Zellchemie: LFP
• Nennspannung: 204,8 V
• Schutzklasse: IP55
• Abmessungen: 530 x 540 x 350 mm (H x B x T)
• Gewicht: BMS + Sockel: 14,0 kg, 2 x Speicher je 39,0 kg
Aktivierungen mittels PLENTICOINs:
Aktivierung der Speicherfunktion: 1 PLENTICOIN
Aktivierung der Wallbox Smart Features: 2 PLENTICOINs
Lieferumfang:

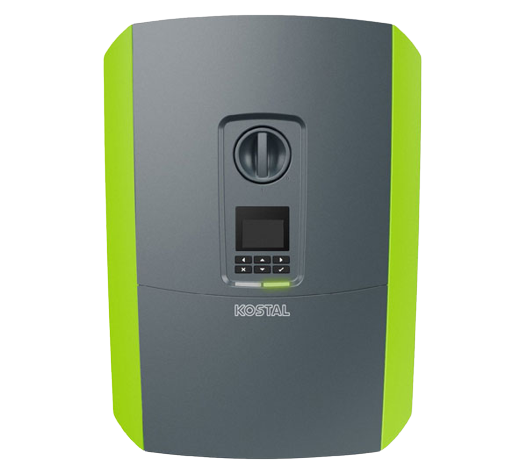

• 1 x Kostal Plenticore Plus 8.5 G2 Hybrid-WR (Artikel 0152314)
• 1 x Pylontech H3 BMS (Artikel 0159943)
• 2 x Pylontech Force-H3 Speichermodul (Artikel 0154119)
• 1 x Kostal KSEM G2 Smart Meter (Artikel 0151118)
Downloads
-
FORCE-H3 FH100500154119
-
SMART ENERGY METER G20151118
-
Plenticore Plus 8.5 G2 Hybrid-WR0152314
-
FORCE-H3 FC1000 BMS0159943
-
SMART ENERGY METER G20151118
-
Plenticore Plus 8.5 G2 Hybrid-WR0152314
Technische Details
| AC Nennleistung (kW) | 8.50 |
|---|---|
| AC Überspannungsschutz | nein |
| Anschluss Rundsteuerempfänger | ja |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Arc Fault Circuit Interrupter | nein |
| DC Anschluss | SUNCLIX |
| DC Überspannungsschutz | nein |
| Dezibel | 39 |
| Display | mit Display |
| Ersatzstrom light | nein |
| Ersatzstromfähig | nein |
| Europäischer Wirkungsgrad (%) | 96.50 |
| Gesamtanzahl Stringeingänge | 3 |
| Gewerbliches System | nein |
| Integrierter DC Schalter | ja |
| Kapazität nachträglich erweiterbar | ja mit Zeitbegrenzung |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe) | 4 |
| Max. AC Leistung (kVA) | 8.50 |
| Max. Ausgangsstrom (A) | 12.27 |
| Max. DC Anschlussleistung (kWp) | 12.75 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Max. Eingangsstrom gesamt DC (A) | 45.00 |
| Max. Eingangsstromstärke pro MPPT (A) | 15 |
| Max. Entladeleistung (kW) | 3.07 |
| Max. Kurzschlussstrom gesamt (A) | 63.00 |
| Max. Kurzschlussstrom pro MPPT (A) | 21 |
| Max. MPP-Eingangsspannung (V) | 720.00 |
| Max. nominale Ladeleistung (kW) | 3.07 |
| Max. Wirkungsgrad (%) | 97.20 |
| Min. MPP-Eingangsspannung (V) | 345.00 |
| Min. Temperatur der Umgebung (°C) | -10 |
| Netzferne Anwendung | nein |
| Nutzbare Kapazität (kWh) | 9.69 |
| Schattenmanagement | ja |
| Starteingangsspannung (V) | 150 |
| Topologie | trafolos |
| Zellchemie der Batterie | LFP |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 78.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut UN-Nr. | 3480 |
| Gefahrgut Verpackung | 4G |
| Hersteller | Pylontech + Kostal |
| Hersteller Artikelbezeichnung | FH10050*FC1000*PLENTICORE plus G2 8.5*KOSTAL Smart Energy Meter - G2 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Klassifizierungscode | M4 |
| Tunnelbeschränkungscode | (E) |
| Gewicht inkl. Verpackung (Kg) | 133.360 |
|---|
| Gewicht ohne Verpackung (kg) | 110.160 |
|---|
