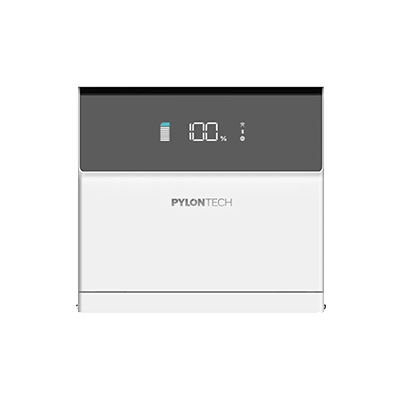

Force-H3 19.5 + FH3X 15K-HY-3P
HV-Speichersystem, 19,48 kWh nutzbar, 3-phasig
Art-Nr.
0163621
Produktdetails
Produktinformationen "Force-H3 19.5 + FH3X 15K-HY-3P"
Das Energy Meter und 3 x CT mit 120 A sind im Lieferumfang enthalten.
Die Abregelung mit FRE und nach EnWG §14a ist derzeit über die DRM Schnittstelle und nur mit kompletter Abschaltung umsetzbar. Die stufenweise Abregelung ist nur mit dem Pylontech HEMS System möglich. Dieses wurde bereits für Q3/26 angekündigt.
Mit dem kompakten Force H3X Speichersystem komplettiert Pylontech sein Portfolio für den Residentialbereich. Der Hybrid-Wechselrichter mit integriertem BMS wird direkt auf die Speichermodule gesetzt und ergibt so ein nahtloses Gesamtkonzept. Bei den 3-phasigen Systemen ist eine nutzbare Kapazität von 10 bis 34 kWh umsetzbar. Mit bis zu 3 parallel verbundenen Hybriden sind gesamt 102 kWh möglich. Der Backupanschluss versorgt mit einer Umschaltzeit von weniger als 10ms auch sensible Verbraucher.
Produktvorteile:
• Kompakt-Speichersystem aus einer Hand
• Im WR integriertes BMS
• Bis zu 34 kWh nutzbare Speicherkapazität
Produkteigenschaften System:
• AC-Nennleistung: 15,0 kW
• Einspeisephasen: 3
• AC-Netzspannung: 400 V
• Anbindung Speicher: Hochvolt
• Anzahl MPPT: 3
• Max. Eingangsspannung DC: 1000 V
• DC Überspannungsschutz: Typ 2
• AC Überspannungsschutz: Typ 2
• AFCI Lichtbogenerkennung: ja
• Kommunikation: Wifi, LAN, Bluetooth
• Schutzklasse: IP55
• Kühlung: aktiv
• Abmessungen: 540 x 350 x 365 mm
• Gewicht: inkl. Base 45,0 kg
• Energy Meter + 3 x CT mit 120 A (40 mA Sekundärstrom) im Lieferumfang enthalten
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 19,48 kWh
• Entladetiefe DoD: 95%
• Zeitfenster Erweiterung: bis 2 Jahre
• Zellchemie: LFP
• Nennspannung: 409,6 V
• Schutzklasse: IP55
• Abmessungen: 680 x 540 x 350 mm
• Gewicht: 4 x Speicher je 39,0 kg
Lieferumfang:
• 1 x Pylontech Force H3X Hybrid-WR 15 kW inkl. Meter + CTs (Artikel 0161541)
• 4 x Pylontech Force-H3 Speichermodul (Artikel 0154119)
Wichtige technische Daten
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 156.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut UN-Nr. | 3480 |
| Gefahrgut Verpackung | 4G |
| Klassifizierungscode | M4 |
| Tunnelbeschränkungscode | (E) |
Downloads
-
FORCE-H3 FH100500154119
-
Force H3X 15K-HY-3P0161541
-
Force H3X 15K-HY-3P0161541
Technische Details
| AC Nennleistung (kW) | 15.00 |
|---|---|
| AC Überspannungsschutz | Typ 2 |
| Anschluss Rundsteuerempfänger | ja mit Zubehör |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Arc Fault Circuit Interrupter | ja |
| DC Anschluss | MC4 |
| DC Überspannungsschutz | Typ 2 |
| Dezibel | 29 |
| Display | ohne Display |
| Ersatzstrom light | ja |
| Ersatzstromfähig | ja |
| Europäischer Wirkungsgrad (%) | 97.00 |
| Gehäuseschutzklasse | IP55 |
| Gesamtanzahl Stringeingänge | 3 |
| Gewerbliches System | nein |
| Integrierter AC Schalter | nein |
| Integrierter DC Schalter | ja |
| Kapazität nachträglich erweiterbar | ja mit Zeitbegrenzung |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe) | 2 |
| Max. AC Leistung (kVA) | 15.00 |
| Max. Ausgangsstrom (A) | 20.00 |
| Max. DC Anschlussleistung (kWp) | 24.00 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Max. Eingangsstrom gesamt DC (A) | 60.00 |
| Max. Eingangsstromstärke pro MPPT (A) | 20 |
| Max. Entladeleistung (kW) | 15.00 |
| Max. Kurzschlussstrom gesamt (A) | 90.00 |
| Max. Kurzschlussstrom pro MPPT (A) | 30 |
| Max. MPP-Eingangsspannung (V) | 850.00 |
| Max. nominale Ladeleistung (kW) | 15.00 |
| Max. Wirkungsgrad (%) | 97.00 |
| Min. MPP-Eingangsspannung (V) | 200.00 |
| Min. Temperatur der Umgebung (°C) | -10 |
| NA Schutz | ja |
| Netzferne Anwendung | nein |
| Nutzbare Kapazität (kWh) | 19.48 |
| Schnellabschaltung (Rapid Shutdown) | nein |
| Starteingangsspannung (V) | 200 |
| Topologie | trafolos |
| Zellchemie der Batterie | LFP |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 156.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut UN-Nr. | 3480 |
| Gefahrgut Verpackung | 4G |
| Hersteller | Pylontech |
| Hersteller Artikelbezeichnung | FH10050*FH3X-15K-HY-3P |
| Intrastat Ursprungsland | China |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Klassifizierungscode | M4 |
| Tunnelbeschränkungscode | (E) |
| Gewicht inkl. Verpackung (Kg) | 235.800 |
|---|
| Länge ohne Verpackung (mm) | 350.00 |
|---|---|
| Breite ohne Verpackung (mm) | 540.00 |
| Höhe ohne Verpackung (mm) | 1045.00 |
| Gewicht ohne Verpackung (kg) | 201.000 |
| Garantiegeber | Pylontech |
|---|---|
| Standard Produktgarantie (Jahre) | 10 |
