Force H3 14.7 + Plenticore Plus 10 G2
Set
HV-Speichersystem, 14,73 kWh nutzbar, 3-phasig
Art-Nr.
0161967
Produktdetails
Produktinformationen "Force H3 14.7 + Plenticore Plus 10 G2"
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Die zur Leistungs- und Funktionsfreischaltung benötigten PLENTICOINs sind separat zu bestellen.
Kompakt, zuverlässig und leistungsstark - diese Beschreibung trifft auf sämtliche Komponenten dieses Hochvolt-Speicherpaketes zu. Die bewährten Hybrid-Wechselrichter der Kostal Plenticore Plus G2 Serie treffen auf die neuen Force-H3 Speicher von Pylontech. In bewährter und effizienter Stapelbauweise, nach Vorbild der H1 + H2 Serien, finden die Kraftpakete immer ein Plätzchen. Mit ihren erweiterbaren Batteriemodulen mit bis zu 34,01 kWh nutzbarer Kapazität sind sie die ideale Ergänzung für die Plenticores und bestens für Anwendungen im Heim- und Small Commercial-Bereich geeignet.
Produktvorteile:
• 13 A Eingangsstrom pro MPPT
• Einfache Netzwerkanbindung untereinander als Daisy-Chain
• Speicher mit effizienter, kompakter Stapelbauweise
Produkteigenschaften System:
• AC-Nennleistung: 10 kW
• Einspeisephasen: 3
• AC Netzspannung: 400 V
• Anzahl MPPT: 2 + 1 (PV / Bat)
• Max. DC Eingangsspannung: 1000 V
• DC Stecker Typ: Sunclix
• Kommunikation: Wifi, 2 x LAN, RS485, 4 x Dig-In (FRE), 4 x Dig-Out
• Schutzklasse: IP65
• Kühlung: aktiv
• Abmessungen: 563 x 405 x 233 mm (H x B x T)
• Gewicht: 17,86 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 14,73 kWh
• Entladetiefe DoD: 95%
• Zeitfenster Erweiterung: bis 2 Jahre
• Zellchemie: LFP
• Nennspannung: 307,2 V
• Schutzklasse: IP55
• Abmessungen: 700 x 540 x 350 mm (H x B x T)
• Gewicht: BMS + Sockel: 14,0 kg, 3 x Speicher je 39,0 kg
Aktivierungen mittels PLENTICOINs:
Aktivierung der Speicherfunktion -> 1 PLENTICOIN
Aktivierung der Wallbox Smart Features -> 2 PLENTICOINs
Lieferumfang:

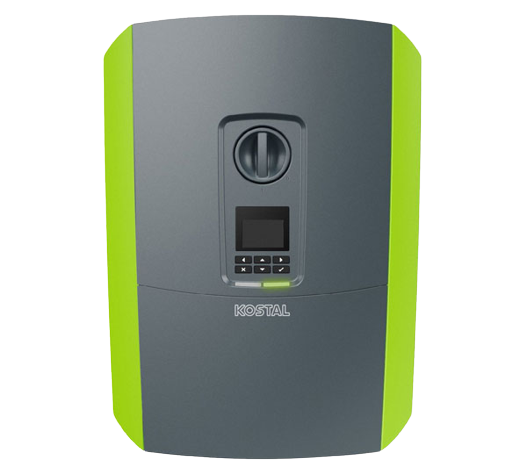

• 1 x Kostal Plenticore Plus 10 G2 Hybrid-WR (Artikel 0152315)
• 1 x Pylontech H3 BMS (Artikel 0159943)
• 3 x Pylontech Force-H3 Speichermodul (Artikel 0154119)
• 1 x Kostal KSEM G2 Smart Meter (Artikel 0151118)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 117.000 |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
FORCE-H3 FH100500154119
-
SMART ENERGY METER G20151118
-
FORCE-H3 FC1000 BMS0159943
-
Plenticore Plus 10 G2 Hybrid-WR0152315
-
SMART ENERGY METER G20151118
-
Plenticore Plus 10 G2 Hybrid-WR0152315
Technische Details
| Topologie | trafolos |
|---|---|
| Nutzbare Kapazität (kWh) | 14.73 |
| Dezibel | 39 |
| DC Überspannungsschutz | nein |
| Min. MPP-Eingangsspannung (V) | 405.00 |
| Max. Wirkungsgrad (%) | 97.20 |
| Ersatzstrom light | nein |
| Max. Ausgangsstrom (A) | 16.04 |
| AC Nennleistung (kW) | 10.00 |
| Display | mit Display |
| Starteingangsspannung (V) | 150 |
| Ersatzstromfähig | nein |
| Arc Fault Circuit Interrupter | nein |
| Anzahl der MPP-Tracker (Stk) | 3 |
| Europäischer Wirkungsgrad (%) | 96.50 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Gewerbliches System | nein |
| Max. Eingangsstromstärke pro MPPT (A) | 13 |
| Max. AC Leistung (kVA) | 10.00 |
| Max. Kurzschlussstrom gesamt (A) | 48.75 |
| AC Überspannungsschutz | nein |
| Kapazität nachträglich erweiterbar | ja mit Zeitbegrenzung |
| Max. DC Anschlussleistung (kWp) | 15.00 |
| Max. Eingangsstrom gesamt DC (A) | 39.00 |
| Zellchemie der Batterie | LFP |
| Max. MPP-Eingangsspannung (V) | 720.00 |
| Integrierter DC Schalter | ja |
| Netzferne Anwendung | nein |
| Gesamtanzahl Stringeingänge | 3 |
| Anschluss Rundsteuerempfänger | ja |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe) | 4 |
| Schattenmanagement | ja |
| DC Stecker Typ | SUNCLIX |
| Max. Kurzschlussstrom pro MPPT (A) | 16,25 |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Gefahrgut Gewicht (Netto) (kg) | 117.000 |
| Klassifizierungscode | M4 |
| Hersteller | Pylontech + Kostal |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Hersteller Artikelbezeichnung | FH10050*FC1000*PLENTICORE plus G2 10*KOSTAL Smart Energy Meter - G2 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 178.360 |
|---|
| Gewicht ohne Verpackung (kg) | 149.160 |
|---|
