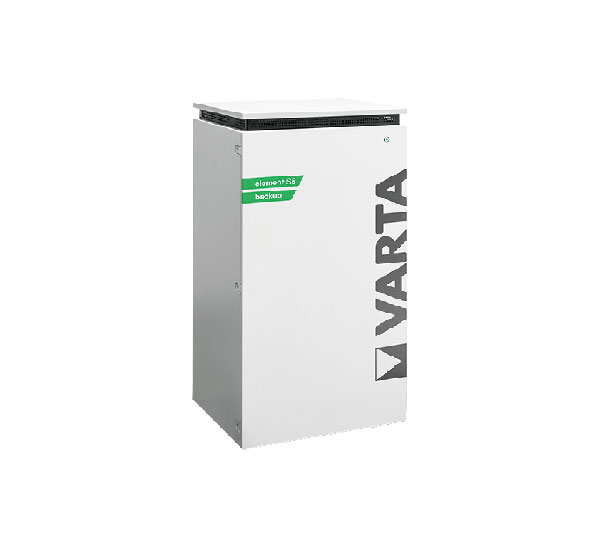

ELEMENT BACKUP 6/S5
Set
AC-Komplettsystem inklusive Batteriemodul
Art-Nr.
0150978
Hersteller-Nr.
02709858341
Produktdetails
Produktinformationen "ELEMENT BACKUP 6/S5"
Voraussetzung für die Installation und die Garantie ist eine Zertifizierungsschulung!
Energiespeicher AC-Kopplung notstromfähig für Neu- und Bestandsanlagen
Systemdaten:
• Komplettsystem nominale Kapazität 6,5 kWh inklusive Batteriemodul 1x 6,5 kWh
• Batterie: Lithium-Nickel-Mangan-Kobaltoxid (NMC), Entladetiefe 90%
• Sicherheit: Mehrstufige, hard- und softwareredundante Zellüberwachung
• Max. AC Leistung Laden / Entladen 2,2 / 1,8 kW
• Integrierter 3-phasiger Batteriewechselrichter und Leistungselektronik
• Nennstrom Notstrombetrieb 5,8 A pro Phase
• Überlast Notstrombetrieb max. 12 A pro Phase
• Umschaltzeit Notstrombetrieb < 90 Sekunden
• Schutzklasse IP22
• Netzanschluss 400 V AC, 3-phasig phasensymmetrisch, 50 Hz (TN- und TT-Netze)
• Kühlung: Temperaturabhängige Lüfter-Steuerung
• Geräuschemission typisch/max.: 42 dBA / 49 dBA
• Aufstellung innerhalb des Hauses
• Umgebungstemperatur +5 Grad bis +30 Grad
• Systemgarantie: 10 Jahre (dauerhafte Internetverbindung), 5 Jahre (ohne Internetverbindung)
• Garantie auf Batteriezellen: 10 Jahre oder 4.000 Zyklen (Restkapazität 80%, Details siehe Herstellergarantie)
Funktionen:
• Energiemanagementsystem EMS VS-Pro 2, Leistungserfassung über Stromsensor (im Lieferumfang enthalten)
• Visualisierung Produktionsdaten und Dynamische Wirkleistungsbegrenzung über Sunspec
• Visualisierung über VARTA Storage App für Android und iOS, Webportal und lokaler Webserver
• Hardware Schnittstellen: RJ45 (Ethernet), 2x RJ12 (Stromsensor + PV-Sensor)
• Smart Home Schnittstellen: XML, Modbus TCP, Sunspec
• Schaltkontakte zur Lasten- und Erzeugersteuerung (Rutenbeck TCR IP 4)
• Ersatzstromfunktionalität inkl. automatischer Umschaltung und Schwarzstart (über separat erhältliche VARTA Notstrombox)
Zertifizierungen und Richtlinien:
• CE-Konformität, Niederspannungsrichtlinie 2014/35/EU, EMV Richtlinie 2014/30/EU, UN 38.3, DIN EN 62109-1:2011,
VDE-AR-N 4105:2018-11, TOR Erzeuger Typ A V1.1
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Gewicht (Netto) (kg) | 45.000 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
- Garantiebedingungen Deutsch
- Montageanleitung Deutsch
- Weitere Informationen Deutsch
- Datenblatt Deutsch
- Bedienungsanleitung Deutsch
-
Element backup 6/S5 Systemschrank0150975
-
Batteriemodul 4M 6,5 kWh element HB0150974
Technische Details
| Topologie | trafolos |
|---|---|
| Gehäuseschutzklasse | IP22 |
| Zellchemie der Batterie | NMC |
| Ladeleistung (kW) | 2.20 |
| Ersatzstromfähig | nein |
| Min. Temperatur der Umgebung (°C) | 5 |
| Max. AC Leistung (kVA) | 2.20 |
| Dezibel | 49 |
| Gewerbliches System | nein |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| AC Überspannungsschutz | nein |
| Display | ohne Display |
| AC Nennleistung (kW) | 2.20 |
| Nutzbare Kapazität (kWh) | 5.90 |
| Max. Entladeleistung (kW) | 1.80 |
| Max. nominale Ladeleistung (kW) | 2.20 |
| Max. nominale Entladeleistung (kW) | 1.80 |
| Spannungslage zur Batterie | Low Voltage |
| Anzahl Anschlussphasen | 3 |
| Integrierter DC Schalter | nein |
| Hersteller Artikelbezeichnung | element backup 6\/S5 |
|---|---|
| Intrastat Ursprungsland | Deutschland |
| Hersteller | VARTA |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Gewicht (Netto) (kg) | 45.000 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 160.000 |
|---|
| Gewicht ohne Verpackung (kg) | 115.000 |
|---|---|
| Breite ohne Verpackung (mm) | 600.00 |
| Länge ohne Verpackung (mm) | 500.00 |
| Höhe ohne Verpackung (mm) | 1176.00 |
| Garantiegeber | VARTA |
|---|
