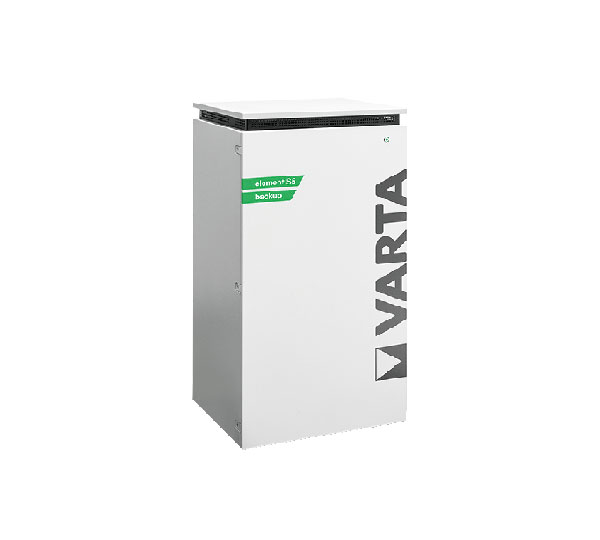

ELEMENT BACKUP 18/S5
Produktinformationen "ELEMENT BACKUP 18/S5"
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Voraussetzung für die Installation und die Garantie ist eine Zertifizierungsschulung!
Energiespeicher AC-Kopplung notstromfähig für Neu- und Bestandsanlagen
Systemdaten:
Komplettsystem nominale Kapazität 19,5 kWh inklusive Batteriemodul 3x 6,5 kWh
Batterie: Lithium-Nickel-Mangan-Kobaltoxid (NMC), Entladetiefe 90%;
Sicherheit, Mehrstufige, hard- und softwareredundante Zellüberwachung
Max. AC Leistung Laden / Entladen 4,0 / 4,0 kW; integrierter 3-phasiger Batteriewechselrichter und Leistungselektronik
Nennstrom Notstrombetrieb 5,8 A pro Phase; Überlast Notstrombetrieb max. 12 A pro Phase; Umschaltzeit Notstrombetrieb < 90 Sekunden
Schutzklasse IP22, Netzanschluss 400 V AC, 3-phasig phasensymmetrisch, 50 Hz (TN- und TT-Netze)
Kühlung: Temperaturabhängige Lüfter-Steuerung
Geräuschemission typisch/max.: 42 dBA / 49 dBA
Aufstellung innerhalb des Hauses, Umgebungstemperatur +5 Grad bis +30 Grad
Systemgarantie: 10 Jahre (dauerhafte Internetverbindung), 5 Jahre (ohne Internetverbindung)
Garantie auf Batteriezellen: Garantie: 10 Jahre oder 4.000 Zyklen (Restkapazität 80%, Details siehe Herstellergarantie)
Funktionen:
Energiemanagementsystem EMS VS-Pro 2, Leistungserfassung über Stromsensor (im Lieferumfang enthalten)
Visualisierung Produktionsdaten und Dynamische Wirkleistungsbegrenzung über Sunspec
Visualisierung über VARTA Storage App für Android und iOS, Webportal und lokaler Webserver
Hardware Schnittstellen: RJ45 (Ethernet), 2x RJ12 (Stromsensor + PV-Sensor)
Smart Home Schnittstellen: XML, Modbus TCP, Sunspec
Schaltkontakte zur Lasten- und Erzeugersteuerung (Rutenbeck TCR IP 4)
Ersatzstromfunktionalität inkl. automatischer Umschaltung und Schwarzstart (über separat erhältliche VARTA Notstrombox)
Zertifizierungen und Richtlinien:
CE-Konformität, Niederspannungsrichtlinie 2014/35/EU, EMV Richtlinie 2014/30/EU, UN 38.3, DIN EN 62109-1:2011,
VDE-AR-N 4105:2018-11, TOR Erzeuger Typ A V1.1
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Gewicht (Netto) (kg) | 135.000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Technische Details
| Topologie | trafolos |
|---|---|
| Gehäuseschutzklasse | IP22 |
| Zellchemie der Batterie | NMC |
| Ersatzstromfähig | ja mit Zubehör |
| Min. Temperatur der Umgebung (°C) | 5 |
| Dezibel | 49 |
| Max. nominale Ladeleistung (kW) | 4.00 |
| Max. nominale Entladeleistung (kW) | 4.00 |
| Gewerbliches System | nein |
| Ladeleistung (kW) | 4.00 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| AC Überspannungsschutz | nein |
| Display | ohne Display |
| Max. Entladeleistung (kW) | 4.00 |
| Nutzbare Kapazität (kWh) | 17.70 |
| Spannungslage zur Batterie | Low Voltage |
| Anzahl Anschlussphasen | 3 |
| Integrierter DC Schalter | nein |
| Intrastat Ursprungsland | Deutschland |
|---|---|
| Hersteller | VARTA |
| Gefahrgut Transportkategorie | 2 |
| Hersteller Artikelbezeichnung | element backup 18\/S5 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Gewicht (Netto) (kg) | 135.000 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 260.000 |
|---|
| Breite ohne Verpackung (mm) | 600.00 |
|---|---|
| Höhe ohne Verpackung (mm) | 1.18 |
| Gewicht ohne Verpackung (kg) | 215.000 |
| Länge ohne Verpackung (mm) | 500.00 |
| Garantiegeber | VARTA |
|---|
