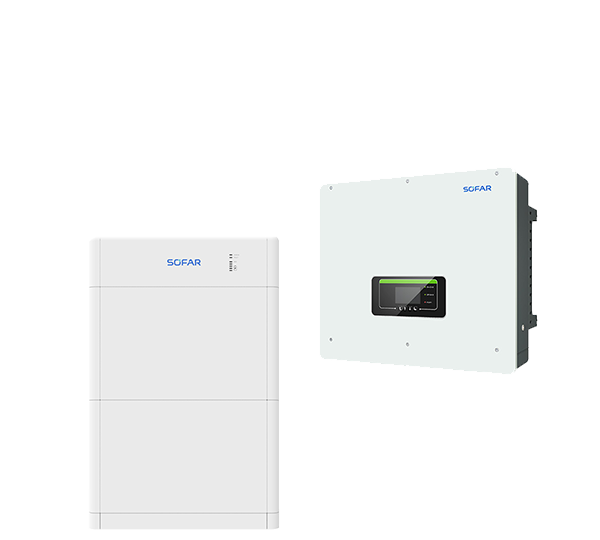

BTS E10-DS5 + HYD 8KTL-3PH Hybrid
HV-Speichersystem, 9,5 kWh nutzbar, 3-phasig
Art-Nr.
0157360
Produktdetails
Produktinformationen "BTS E10-DS5 + HYD 8KTL-3PH Hybrid"
Bei Verwendung von >3 Speichermodulen sind diese als zweiter Turm aufzubauen. Hier wird zudem das Sofar BTS 5K Extension Kit (Artikel 0162355) benötigt.
Sofar Solar verpasst der bewährten HYD KTL-3PH Serie ein Update. Pro String-Anschluss sind nun bis zu 22,5 Ampere Eingangsstrom möglich. Der Nutzung von neuen Hochleistungsmodulen, auch bifacial, steht damit die Türe weit offen. Integrierter AC / DC Überspannungsschutz und Schattenmanagement gehören weiterhin zur Standardausstattung. Ein direkt messendes Inline-Meter und vorkonfektionierte Kabelsets im Lieferumfang erleichtern die Installation. Je nach Leistungsklasse von 5 bis 20 kW sind bis zu 8 kaskadierte Batteriemodule mit gesamt 38,0 kWh nutzbarer Kapazität möglich. Das in jeder Batterieeinheit verbaute BMS schafft maximale Flexibilität.
Produktvorteile:
• Einheitlicher Hersteller alle Komponenten
• Bis zu 16 Ampere Eingangsstrom pro String-Anschluss
• Einfachere Ersatzstromversorgung dank eingebautem N/PE Relais
• Modulares Speichersystem, flexibel erweiterbar
Produkteigenschaften System:
• AC-Leistung: 8 kW
• AC-Anschluss: 400 V, 3-phasig
• Anzahl MPPT: 2
• Max. Eingangsstrom pro String: 16 A
• Verbindungsstecker: MC4
• Schnittstellen: RS485, Wifi, Bluetooth, Ethernet, 4 x dig. In (FRE)
• Schutzklasse: IP 65
• Kühlung: passiv
• Abmessungen: 571 x 515 x 264 mm (HxBxT)
• Gewicht: 32,0 kg
• Garantie: 5 Jahre
• Im Lieferumfang enthalten: Inline Energy Meter 80A und Kabelsets zu Speicher und Meter
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 9,5 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Nennspannung: 400 V
• Schutzklasse: IP65
• Abmessungen: 1100 x 708 x 170 mm (HxBxT)
• Gewicht: BDU Connection Box 7,5 kg, 2 x Speicher je 50,0 kg
Fazit:
Frisch am Start – unsere Sofar Hybrid-Speicher-Sets. Mit allen Funktionen die man braucht plus ein paar mehr. So ermöglicht der zweite Batterieanschluss eine sehr flexible Speicherweiterung sowie hohe Ladeleistungen.
Lieferumfang:
• 1x Sofar BTS 5K-BDU Connection Box (Artikel 0153956)
• 2x Sofar BTS 5K Speichermodul inkl. BMS (Artikel 0157332)
• 1x Sofar HYD 8KTL-3PH (2024) Hybrid-WR, inkl. Meter (Artikel 0157277)
Wichtige technische Daten
| Gefahrgut Transportkategorie | 2 |
|---|---|
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Gefahrgut Gewicht (Netto) (kg) | 100.000 |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Technische Details
| Topologie | trafolos |
|---|---|
| Max. Kurzschlussstrom pro MPPT (A) | 22,5 |
| Max. DC Anschlussleistung (kWp) | 12.00 |
| Max. AC Leistung (kVA) | 8.80 |
| Gehäuseschutzklasse | IP65 |
| Anzahl der MPP-Tracker (Stk) | 2 |
| Starteingangsspannung (V) | 200 |
| Display | mit Display |
| Gesamtanzahl Stringeingänge | 2 |
| Min. Temperatur der Umgebung (°C) | -10 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Max. Eingangsstrom gesamt DC (A) | 32.00 |
| Gewerbliches System | nein |
| AC Überspannungsschutz | Typ 2 |
| Europäischer Wirkungsgrad (%) | 97.50 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Spannungslage zur Batterie | High Voltage |
| Max. Wirkungsgrad (%) | 98.00 |
| Min. MPP-Eingangsspannung (V) | 180.00 |
| Zellchemie der Batterie | LFP |
| Max. Kurzschlussstrom gesamt (A) | 45.00 |
| Max. Entladeleistung (kW) | 5.00 |
| Integrierter DC Schalter | ja |
| Max. Ausgangsstrom (A) | 12.20 |
| DC Überspannungsschutz | Typ 2 |
| AC Nennleistung (kW) | 8.00 |
| Max. MPP-Eingangsspannung (V) | 960.00 |
| Max. nominale Ladeleistung (kW) | 5.00 |
| Anzahl Anschlussphasen | 3 |
| Nutzbare Kapazität (kWh) | 9.50 |
| Max. Eingangsstromstärke pro MPPT (A) | 16,0 |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Gefahrgut Gewicht (Netto) (kg) | 100.000 |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Hersteller | SOFAR |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Hersteller Artikelbezeichnung | BTS E10-DS5*HYD 8KTL-3PH |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 169.000 |
|---|
| Gewicht ohne Verpackung (kg) | 139.500 |
|---|
| Garantiegeber | SOFAR |
|---|
