B-BOX HVS 5.1 (5,12 kWh)+ SYMO GEN24 4.0 PLUS
Produktinformationen "B-BOX HVS 5.1 (5,12 kWh)+ SYMO GEN24 4.0 PLUS"
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Der im Set enthaltene Smart Meter hat keine Schnittstelle zur Nutzung von dynamischen Stromtarifen. Sollte diese Funktion gewünscht sein bitte den Fronius Smart Meter IP (Artikel 0154145) verwenden.
Für das zusätzlich benötigte Stromkabel (4 bis 6mm²) kann ein Standard DB PV1-F Solarkabel (z.B. KBE) genutzt werden.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Sie haben im Warenkorb die Möglichkeit bei Bedarf einzelne Bestandteile des Sets aus Ihrer Bestellung zu entfernen und ggf. durch vergleichbare Produkte zu ersetzen.
B-Box HVS 5.1:
- nutzbare Kapazität: 5,12 kWh
- Nennspannung: 204 V
- Max. Ausgangsstrom: 25 A
- Spannungsbereich: 160-240 V
- Umgebungstemperatur: -10 °C bis +50 °C
- Schnittstellen: CAN/RS485
- Batteriewirkungsgrad: >= 96 %
- Zertifizierung: VDE2510-50 / IEC62619/ CEC / CE / UN38.3
- IP Schutzart: IP55
- Jederzeit erweiterbar / bis zu 3 baugleiche Systeme parallel / 38,4 kWh nutzbar
Set enthält:
2x 0131385 (BYD B-BOX PREMIUM HVS Batteriemodul)
1x 0159471 (BYD Batteriekontrolleinheit)

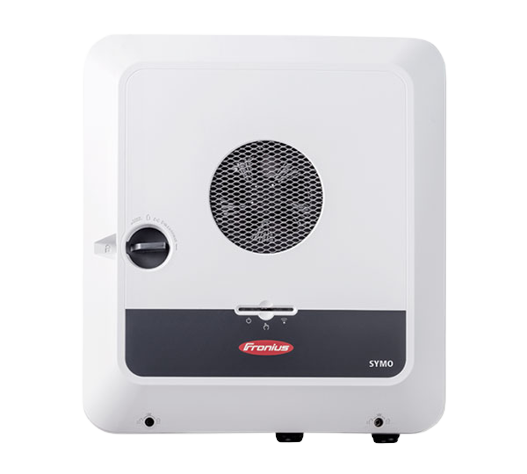

1x 0134289 (Fronius SYMO GEN24 4.0 PLUS)
1x 0151650 (Smart Meter TS 65A-3 F1)
Wichtige technische Daten
| Gefahrgut Gewicht (Netto) (kg) | 109.900 |
|---|---|
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Gefahrgut Klasse | 9 |
| Gefahrgut Verpackung | 4G |
| Gefahrgut UN-Nr. | 3480 |
Downloads
-
B-Box Premium HV BCU + Base 2.00159471
-
Battery-Box Premium HVS 2,56 kWh0131385
-
Symo GEN24 4.0 plus0134289
-
SMART METER TS 65A-30151650
-
B-Box Premium HV BCU + Base 2.00159471
-
Battery-Box Premium HVS 2,56 kWh0131385
-
Symo GEN24 4.0 plus0134289
-
SMART METER TS 65A-30151650
Technische Details
| Max. DC Anschlussleistung (kWp) | 6.00 |
|---|---|
| Max. Kurzschlussstrom pro MPPT (A) | 20 |
| Starteingangsspannung (V) | 80 |
| Max. Eingangsstromstärke pro MPPT (A) | 12,5 |
| Europäischer Wirkungsgrad (%) | 97.20 |
| Ersatzstromfähig | ja mit Zubehör |
| Anzahl der MPP-Tracker (Stk) | 2 |
| AC Nennleistung (kW) | 4.00 |
| Min. Temperatur der Umgebung (°C) | -10 |
| Max. AC Leistung (kVA) | 4.00 |
| Max. Eingangsspannung DC (V) | 1000.00 |
| Kapazität nachträglich erweiterbar | ja ohne Zeitbegrenzung |
| Display | ohne Display |
| Spannungslage zur Batterie | High Voltage |
| Min. MPP-Eingangsspannung (V) | 80.00 |
| Zellchemie der Batterie | LFP |
| Max. Wirkungsgrad (%) | 98.20 |
| Integrierter DC Schalter | ja |
| Ersatzstrom light | ja mit Zubehör |
| Nutzbare Kapazität (kWh) | 5.12 |
| Max. MPP-Eingangsspannung (V) | 800.00 |
| Gehäuseschutzklasse | IP55 |
| Gesamtanzahl Stringeingänge | 3 |
| Max. Eingangsstrom gesamt DC (A) | 25.00 |
| Anschluss Rundsteuerempfänger | ja |
| Intrastat Ursprungsland | China |
|---|---|
| Gefahrgut Gewicht (Netto) (kg) | 109.900 |
| Gefahrgut Transportkategorie | 2 |
| Gefahrgut Beschreibung | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode | (E) |
| Klassifizierungscode | M4 |
| Intrastat Warennummer (HS-Code) | 85076000 |
| Gefahrgut Klasse | 9 |
| Hersteller | BYD + Fronius |
| Gefahrgut Verpackung | 4G |
| Hersteller Artikelbezeichnung | HVS 5.1*Symo GEN24 Plus 4.0 |
| Gefahrgut UN-Nr. | 3480 |
| Gewicht inkl. Verpackung (Kg) | 115.580 |
|---|
| Gewicht ohne Verpackung (kg) | 108.200 |
|---|
