GW12K-ETA-G20
Info sui prodotti "GW12K-ETA-G20"
Avvertenze importanti:
- L'inverter non deve essere messo in funzione senza una batteria compatibile. Il funzionamento stand‑alone comporta la perdita della garanzia del produttore.
- Smart Meter integrato incluso nella fornitura (3 × 120 A / 40 mA, lunghezza cavo 10 m). Per correnti di rete superiori è possibile utilizzare il GM330.
- Kit Wi‑Fi+LAN 2.0 (Cyber Security Version) incluso nella fornitura.
- La base di sistema per l'installazione del sistema ESA è inclusa nella fornitura dell'inverter.
- Potenza di trasferimento (corrente di prelievo dalla rete):
- fino a 63 A per i modelli ≤ 20 kW
- fino a 80 A per i modelli da 25 a 30 kW
- Per carichi più elevati si consiglia di predisporre un circuito di backup separato per le utenze critiche.

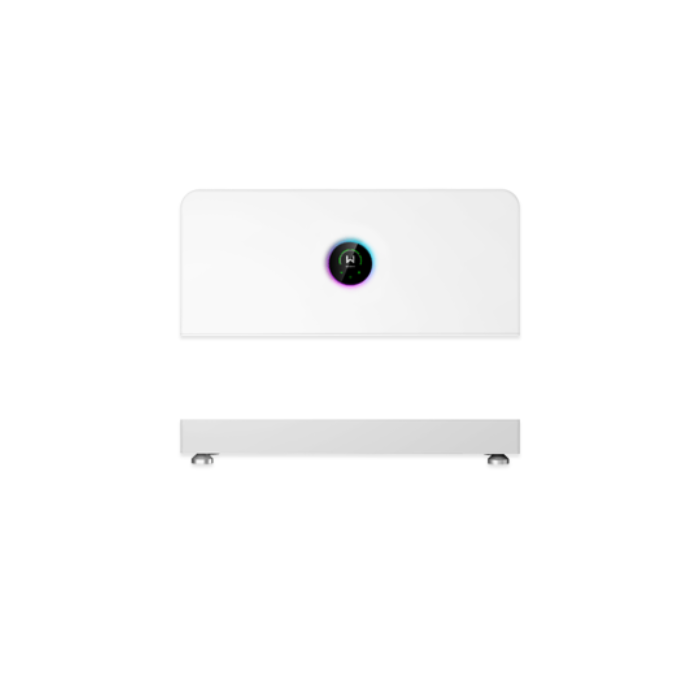

Gli inverter ibridi trifase della serie Goodwe ETA‑G20 costituiscono il cuore del compatto sistema ESA 3ph ALL‑in‑One. In combinazione con le batterie ad alta tensione BAT‑D 5.1 e 8.3 consentono di realizzare capacità di sistema scalabili da 5 a 96 kWh.
L'inverter dispone di una porta di backup integrata e di uno Smart Meter integrato. La serie ETA‑G20 offre inoltre un'elevata potenza di trasferimento, con fino a 63 A di corrente di prelievo dalla rete per i modelli ≤ 20 kW e fino a 80 A per i modelli da 25 a 30 kW. Ciò consente il funzionamento affidabile anche di utenze ad elevata potenza sia durante il funzionamento normale sia in modalità backup.
Il tempo di commutazione ≤ 4 ms garantisce un'alimentazione sicura delle utenze sensibili.
La serie ETA‑G20 supporta un sovradimensionamento FV del 200% e sfrutta completamente l'energia fotovoltaica in eccesso. L'inverter può fornire contemporaneamente il 100% della potenza di uscita AC e il 100% della potenza di carica della batteria. In questo modo anche elevati surplus di energia fotovoltaica vengono utilizzati integralmente.
Vantaggi del prodotto:
- Capacità di accumulo scalabile da 5 a 96 kWh
- Smart Meter integrato e porta di backup integrata
- Tempo di commutazione in backup ≤ 4 ms
- Sovradimensionamento FV del 200% con utilizzo completo dell'energia fotovoltaica in eccesso (100% uscita AC + 100% carica batteria simultaneamente)
- Funzionamento silenzioso fino a 45 dB(A)
- Connessione alla rete a seconda del modello: 63 A oppure 80 A
- Fino a 42 A di corrente d'ingresso per MPPT
- Funzionamento in parallelo fino a 6 inverter
- Architettura di sicurezza a sei livelli (monitoraggio BMS, gestione della temperatura, meccanismi di protezione antincendio, ecc.)
Caratteristiche del prodotto:
- Potenza nominale AC: 12 kW
- MPPT: 4
- Numero di stringhe: 4
- Corrente massima per stringa FV: 21 A
- Protezione da sovratensioni DC: Tipo 2
- Rilevamento arco elettrico AFCI: sì
- Comunicazione: WiFi, LAN, RS485, Bluetooth, 4G (opzionale)
- Grado di protezione: IP66
- Raffreddamento: attivo
Batterie compatibili:
- Goodwe Lynx D G2 GW5.1‑BAT‑D‑G20
- Goodwe Lynx D G2 GW8.3‑BAT‑D‑G20
Downloads
Dettagli tecnici
| Topologia | senza trasformatore |
|---|---|
| Tensione d'ingresso MPP minima (V) | 120.00 |
| Max. Corrente d'ingresso DC totale (A) | 84.00 |
| Potenza massima AC (kVA) | 12.00 |
| Tensione d'ingresso minima (V) | 120 |
| Efficienza europea (%) | 97.20 |
| Corrente di cortocircuito massima totale (A) | 104.00 |
| Grado di protezione | IP66 |
| Tensione d'ingresso iniziale (V) | 150 |
| Emissione acustica | 40 |
| Numero di inseguitori MPP (pcs) | 4 |
| Temperatura ambientale minima (°C) | -35 |
| Potenza nominale AC (kW) | 12.00 |
| Tensione massima d'ingresso DC (V) | 1000.00 |
| Protezione contro le sovratensioni AC | tipo 2 |
| Carico massimo collegato in DC (kWp) | 24.00 |
| Fasi di alimentazione | 3 |
| Numero massimo d'ingressi di stringa | 4 |
| Accoppiamento delle batterie | AC/DC |
| Massima Tensione d'ingresso MPP (V) | 950.00 |
| Spegnimento rapido | sì |
| Display | senza display |
| Tensione di carica (V) | 700 - 950 |
| Corrente d'uscita massima (A) | 17.40 |
| Corrente massima di cortocircuito per MPPT (A) | 26.0 |
| Efficienza massima (%) | 98.10 |
| Interruttore DC integrato | sì |
| Utilizzabile offgrid | sì |
| Protezione contro le sovratensioni DC | tipo 2 |
| Spia del sistema di backup | sì |
| Protezione della rete | sì |
| Corrente di carica (A) | 16.10 |
| Arc Fault Circuit Interrupter | sì |
| Corrente massima in ingresso per MPPT (A) | 21.0 |
| Alimentazione di backup | sì |
| Intrastat Paese d'origine | Cina |
|---|---|
| Produttore descrizione dell'articolo | GW12K-ETA-G20 |
| Produttore | GoodWe |
| Codice Intrastat delle merci (HS-Code) | 85044084 |
| Larghezza incl. imballaggio (cm) | 99.00 |
|---|---|
| Quantità per pallet | 4 |
| Altezza incl. imballaggio (cm) | 60.00 |
| Materiale d'imballaggio | Scatola di cartone |
| Dimensioni del pallet lungh x largh x alt (mm) | 1220x1000x1260 |
| Peso incl. imballaggio (Kg) | 40.000 |
| Lunghezza incl. imballaggio (cm) | 45.00 |
| Peso senza imballo (kg) | 34.000 |
|---|---|
| Larghezza senza imballo (mm) | 800.00 |
| Altezza senza imballo (mm) | 340.00 |
| Lunghezza senza imballo (mm) | 270.00 |
