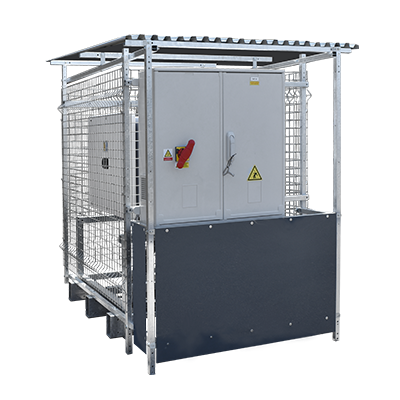

SHELTER MODULAIRE + TGBT POUR 2 ONDULEURS 100KVA
Sans différentiel
N° de produit:
1563819
N° de produit du fabricant
SHF1O11-160-K
Détails du produit
Informations sur le produit "SHELTER MODULAIRE + TGBT POUR 2 ONDULEURS 100KVA"
SHELTER MODULAIRE 2 ONDULEURS + TGBTPV
IS 400A + 2* 4P C 160A (OND.)
Dimensions : 1850x1400x1850mm
ONDULEURS NON INCLUS
Partie mécanique du shelter :
Structure mécanique en acier galvanisé à chaud intégrant les onduleurs (de votre fourniture)
- Dimensions (Lxlxh) : 1850x1400x1850mm.
- Besoin d’un espace libre autour du Shelter pour faciliter l'accès à l'onduleur et une bonne circulation de l'air.
- Chaque module shelter se manipule séparément au transpalette ou par chariot élévateur.
- Habillage :
- Fermeture grillagée démontable (avec système de blocage).
- Toit PVC fourni à assembler sur site.
- Barrette de coupure de terre.
- Chemin de câble à disposition pour vos câble DC.
TGBT polyester IP54 Icc 10KA Régime TT intégré au Shelter comprenant :
Matériel de protection de marque Schneider Electric
- 1 Interrupteur sectionneur 4P IS 400A. (avec poignée déportée).
- 1 disjoncteur 4P C 25A IC60N:
-1 parafoudre 3PN T2 In:20KA Imax: 40KA.
- 1 disjoncteur PH/N C 16A IC40N + Bloc différentiel 30mA type AC:
- Prise modulaire 2P+T.
- 1 disjoncteur PH/N C 10A IC40N + Bloc différentiel 30mA type AC:
- Départ pour ajout d'un module de communication (module(s) non fournis).
- Disjoncteur(s) 4P : 2* 4P C 160A.
- Départ onduleur(s)
- Raccordement réseau (Pour TGBT +/= 160A) (2x4x(1x300mm² maximum)) Passage via presse-étoupes 8 PMR-40.
- Grilles de ventilation naturelles.
- Plan de raccordement électrique (conformité NFC 15-100 et UTE C15-712-1).
Mise en oeuvre :
-Montage d'un/des onduleur(s) onduleur(s) de marque au choix.
- Raccordement de l'alimentation entre le/les onduleur(s) et le coffret AC.
- Raccordement du câble de communication (RS485) entre le/les onduleur(s) et le coffret AC.
- Mise à la terre de l'ensemble de la structure et carcasse(s) onduleur(s)
Détails techniques
| Fabricant | Solu-Watt |
|---|---|
| Fabricant désignation de l'article | SHELTER MOD 2x 100KVA |
| Intrastat pays d'origine | France |
| Longueur incluant l'emballage (cm) | 185.00 |
|---|---|
| Largeur incluant l'emballage (cm) | 140.00 |
| Taille incluant l'emballage (cm) | 185.00 |
| Poids incl l'emballage (kg) | 475.000 |
| Poids sans emballage (kg) | 475.000 |
|---|
