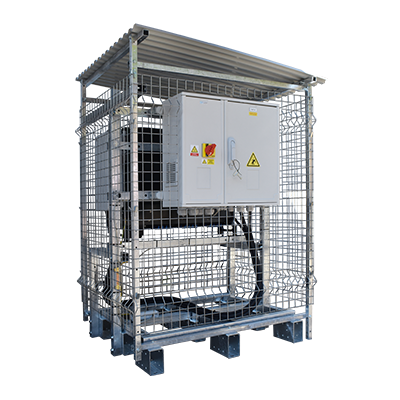

SHELTER MODULAIRE + TGBT POUR 1 ONDULEUR 165KVA

Partie mécanique du shelter :

Structure mécanique en acier galvanisé à chaud intégrant les onduleurs (de votre fourniture)

- Dimensions (Lxlxh) : 1200x1100x1850mm.

- Besoin d’un espace libre autour du Shelter pour faciliter l'accès à l'onduleur et une bonne circulation de l'air.

- Chaque module shelter se manipule séparément au transpalette ou par chariot élévateur.

- Habillage :

- Fermeture grillagée démontable (avec système de blocage).

- Toit PVC fourni à assembler sur site.

- Barrette de coupure de terre.

TGBT polyester IP54   Icc 10KA Régime TT intégré au Shelter comprenant :

Matériel de protection de marque Schneider Electric

- 1 Interrupteur sectionneur 4P IS 400A. (avec poignée déportée).

- 1 disjoncteur 4P C 25A IC60N:

-1 parafoudre 3PN T2 In:20KA Imax: 40KA.

- 1 disjoncteur PH/N C 16A IC40N + Bloc différentiel 30mA type AC:

- Prise modulaire 2P+T.

- 1 disjoncteur PH/N C 10A IC40N + Bloc différentiel 30mA type AC:

- Départ pour ajout d'un module de communication (module(s) non fournis).

- Disjoncteur(s) 4P : 4P C 400A.

- Départ onduleur(s)

- Raccordement réseau (Pour TGBT +/= 160A) (2x4x(1x300mm² maximum)) Passage via presse-étoupes 8 PMR-40.

- Grilles de ventilation naturelles.

- Plan de raccordement électrique (conformité NFC 15-100 et UTE C15-712-1).

Mise en oeuvre :

-Montage d'un/des onduleur(s) onduleur(s) de marque au choix.

- Raccordement de l'alimentation entre le/les onduleur(s) et le coffret AC.

- Raccordement du câble de communication (RS485) entre le/les onduleur(s) et le coffret AC.

- Mise à la terre de l'ensemble de la structure et carcasse(s) onduleur(s)
