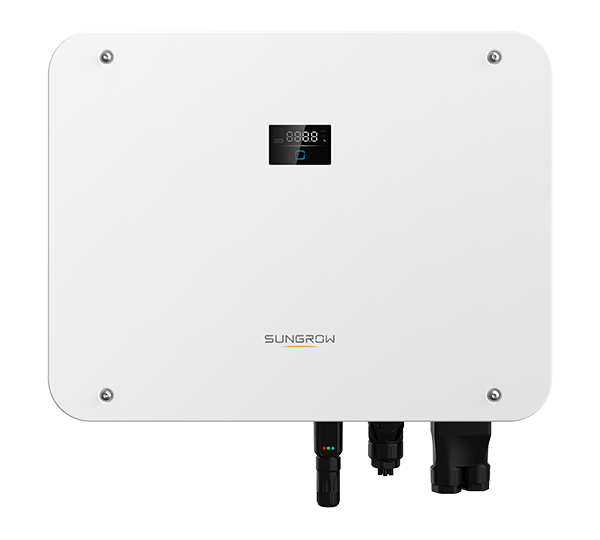

SH20T-V11
Onduleur hybride triphasé
N° de produit:
1555759
N° de produit du fabricant
ASH00145
Détails du produit
Informations sur le produit "SH20T-V11"
Le dongle WiNet, l'énergimètre et 3 x CT sont inclus dans la livraison.
Avec la série SH-T Hybrid, Sungrow se lance dans les classes de puissance de 15 à 25 kW. 3 trackers MPP avec des courants d'entrée élevés ainsi que des courants de charge élevés vers le réservoir créent les meilleures voies de puissance. Grâce au bypass de secours extra-fort avec jusqu'à 63 ampères, la maison entière peut être connectée au raccordement électrique de secours du système. L'équipement complet éprouvé pour la communication et les contacts de commande pour le FRE et la pompe à chaleur est bien entendu à bord.
Avantages du produit :
- Adapté aux modules puissants
- Protection contre les surtensions AC + DC de type 2 intégrée
- Raccordement de secours possible jusqu'à 63 A
- Temps de commutation de sauvegarde <10 ms
Caractéristiques du produit :
- Puissance AC : 20,0 kW
- Nombre de MPPT : 3
- Courant d'entrée DC : 32 A (MPPT 1 + 2), 16 A (MPPT 3)
- Raccordement AC : 400V, triphasé
- Communication : Wifi, LAN, RS485, CAN, 4 x DI (FRE), 2 x DO
- Classe de protection : IP65
- Refroidissement : passif
- Dimensions : 480 x 620 x 245 mm (L x l x H)
- Poids : 38,0 kg
- Garantie : 10 ans
- WiNet Dongle, Energy Meter et 3 x CT sont inclus dans la livraison.
Détails techniques
| Topologie | sans transformateur |
|---|---|
| Tension d'entrée minimale (V) | 150 |
| Courant de court-circuit max. par MPPT (A) | 40,0\/40,0\/20,0 |
| Courant de sortie max. (A) | 30.40 |
| Plage de tension d'entrée min. MPP (V) | 150.00 |
| Température ambiante min. (°C) | -25 |
| Puissance maximale du générateur DC (kWc) | 40.00 |
| Classe de protection | IP65 |
| Affichage | avec écran |
| Courant de charge (A) | 50.00 |
| Nombre de MPPT (pcs) | 3 |
| Tension d'entrée max. DC (V) | 1000.00 |
| Protection contre les surtensions AC | type 2 |
| Interface 1 | RS485 |
| Puissance AC max (kVA) | 20.00 |
| Connexion de la batterie | AC/DC |
| Plage de tension d'entrée max. MPP (V) | 950.00 |
| Courant de court-circuit max. total (A) | 100.00 |
| Convertisseur élévateur | oui |
| Décibel | 35 |
| Classe de protection IP | IP65 |
| Puissance nominale AC (kW) | 20.00 |
| Tension d’entrée max. (V) | 180 |
| Courant d'entrée max. par MPPT (A). | 32,0\/32,0\/16,0 |
| Rendement maximal (%) | 98.10 |
| Interrupteur DC intégré | oui |
| Nombre max. d'entrées de chaîne | 5 |
| Protection contre les surtensions DC | type 2 |
| Interface 2 | Ethernet |
| Interrupteur de circuit de défaut d'arc | oui |
| Rendement européen (%) | 97.60 |
| Courant d'entrée max. total DC (A) | 80.00 |
| Tension de charge (V) | 100V-700V |
| Fabricant désignation de l'article | SH20T |
|---|---|
| Intrastat pays d'origine | Chine |
| Instrastat numéro de produit (HS-Code) | 85044086 |
| Fabricant | Sungrow |
| Poids incl l'emballage (kg) | 44.500 |
|---|---|
| Quantité par palette | 4 |
| Largeur incluant l'emballage (cm) | 59.00 |
| Nb de palettes par conteneur | 50 |
| Dimensions palette LxlxH (mm) | 1200x800x948 |
| Matériel d'emballage | Carton |
| Taille incluant l'emballage (cm) | 41.10 |
| Longueur incluant l'emballage (cm) | 73.50 |
| Nombre par conteneur | 200 |
| Poids sans emballage (kg) | 38.000 |
|---|---|
| Hauteur sans emballage (mm) | 245.00 |
| Longueur sans emballage (mm) | 620.00 |
| Largeur sans emballage (mm) | 480.00 |
| Garantie fabricant | Sungrow |
|---|---|
| Garantie du produit (ans) | 10 |
