Konstrukce
V internetovém obchodě Krannich Solar je k dispozici rozsáhlý sortiment komponentů pro stabilní a dlouhodobé konstrukce fotovoltaických elektráren. Nabízíme montážní systémy renomovaného výrobce K2 Systems.
Systémy pro ploché střechy
Velké ploché střechy – například na výrobních halách nebo skladech – jsou ideálním místem pro FV instalace. Vyžadují však speciální konstrukce, které odolají vysokému zatížení větrem a umožní flexibilní orientaci panelů.
- D-Dome 6 umožňuje východo-západní orientaci panelů, čímž se optimálně využije plocha střechy bez vzájemného stínění.
- S-Dome 6 je určen pro jednostrannou orientaci na jih – výhodné při silném slunečním záření z jedné strany.
- Oba systémy jsou dostupné ve variantách Xpress (předmontované) a Classic (nepředmontované).
- Dome Zero se instaluje rovnoběžně s plochou střechy – ideální pro sklony do 10° a střechy s atikou.
- TiltUp Vento nabízí snadnou instalaci s minimálním počtem komponent a pevnými úhly sklonu (20°, 25°, 30°). Verze GreenRoof Vento je určena pro zelené střechy.
- Triangle / MultiAngle umožňuje flexibilní sklony v rozsahu 10° až 45° – cenově výhodná alternativa k systémům Dome.
Systémy pro šikmé střechy
V rezidenčním sektoru a u menších komerčních instalací jsou šikmé střechy běžným standardem. K2 Systems pro ně nabízí celou řadu řešení:
- SolidRail pokrývá téměř všechny typy střešních krytin díky různým profilům kolejnic a střešním hákům – s výjimkou asfaltových střech.
- SingleRail tuto mezeru vyplňuje: společně s Splice Foot jde o jediné řešení K2 vhodné i pro bitumenové střechy.
- Vkládací systém od K2 zajišťuje hladkou plochu bez viditelných svorek – estetické a rychlé řešení.
Speciální řešení pro plechové střechy a trapézové profily:
- BasicRail – pro trapézové a sendvičové střechy: rychlá montáž, vysoká nosnost, tepelná izolace a schválení od stavebních úřadů.
- MiniRail – krátké kolejnice, minimální spotřeba materiálu, možnost sklonu pomocí doplňku MiniFive.
- MultiRail – montážní kolejnice a upevnění v jednom; lze použít i jako základní kolejnici pro systém Dome 6. Varianta MultiRail CSM je vhodná pro vlnité plechové střechy.
Fasádní systémy
Svisle instalované FV moduly umožňují využít i fasády jako zdroj energie. Naše systémy jsou vhodné pro novostavby i stávající budovy, včetně různých typů fasád:
- WallPV FacadeRail – pro zdivo a beton, včetně zateplovacích systémů (např. polystyren) nebo provětrávaných fasád
- WallPV PerfoRail – umožňuje montáž kolejnic přímo na izolované masivní zdi, bez narušení tepelné izolace
- WallPC CarrierRail – pro sendvičové panely (např. od Fischer Profil nebo Montana Bausysteme), upevněné pomocí schválených tenkostěnných šroubů
- WallPV MultiRail – přizpůsobené trapézovým a vlnitým plechovým fasádám – oblíbené zejména v zemědělství
Pozemní instalace a carporty
K2 nabízí také řešení pro instalace mimo střešní konstrukce:
- P-Rack – pro malé pozemní elektrárny: předkonfigurované, hotové velikosti (14–16 panelů), bez nutnosti plánování
- N-Rack – pro středně velké instalace: flexibilní přizpůsobení, základy z betonu nebo zatloukací piloty. Vyžadují individuální návrh
Příslušenství ke konstrukcím
Kromě hlavních systémových komponent nabízíme široké spektrum příslušenství, které usnadňuje montáž a zvyšuje bezpečnost:

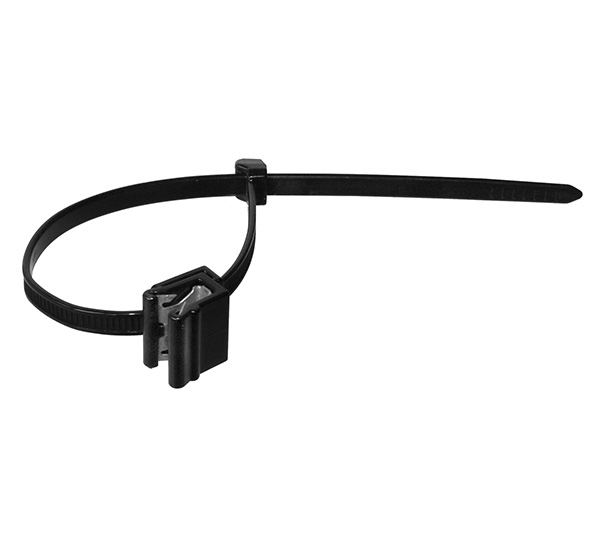

- Kabelové vedení (drátěné žlaby, Cable Manager od K2 / Conduct)
- Komponenty pro hromosvod a vyrovnání potenciálů
- Měřicí sady pro stanovení součinitele tření
- A mnoho dalšího
Plánování FV konstrukcí s K2 Base
S pomocí digitálního nástroje K2 Base je plánování montážních systémů snadné a efektivní. Pomocí Google Maps lze definovat střešní plochy a rovnou je osadit panely.
Software vypočítá zatížení (vítr, sníh), vytvoří montážní plán i seznam potřebného materiálu. Zohledňuje také tepelně-dělicí a servisní zóny.
Projektová data lze přímo přenést do e-shopu Krannich Solar. Stačí mít bezplatný účet MyK2.
Také nabízíme možnost zpracování projektu na míru dle vašeho projektu zde:Krannich Solar Česká: K2 Systems projekty
