B-Box HVS 7.7 + STP 5.0 Smart Energy
Produktinformationen
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
In diesem High-Class Speicherpaket finden die 3-phasigen Smart Energy Hybrid-Wechselrichter von SMA mit den HVS Hochvoltspeichern von BYD zusammen. Die in 4 Leistungsklassen erhältlichen Hybride glänzen mit einer Vollausstattung von Überspannungsschutz bis Schnittstellen. Die Visualisierung im SMA Sunny Portal ist erfahrungsgemäß auf höchstem Niveau. Die Speicher der HVS Serie sind ebenfalls ein fester Bestandteil der PV-Speicherwelt und seit vielen Jahren in unzähligen Anlagen bewährt. Jetzt mit noch schnellerer Installation dank der neuen BCU 2.0.
Produktvorteile:
• Bekannte und bewährte Hersteller
• AC + DC Überspannungsschutz Typ 2 integriert
• Speicher zeitlich unbegrenzt erweiterbar
Produkteigenschaften System:
• AC-Leistung: 5.0 kW
• Anzahl MPPT: 2
• Eingangsspannung: 210 - 800 V DC
• AC-Anschluss: 3-phasig
• Überspannungsschutz AC / DC: je Typ 2
• Topologie: trafolos
• Kommunikation: WLAN, Ethernet, CAN
• Schnittstellen: 5 x DI (FRE), 1 x DO
• Schutzklasse: IP65
• Kühlung: passiv
• Gewicht: 30,0 kg
• Abmessungen: 500 x 598 x 173 mm (B x H x T)
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 7,68 kWh
• Speichertyp: Hochvolt
• Nennspannung: 307,2 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 2 bis 5
• Anzahl Einheiten parallel: bis zu 3
• Zellchemie: LFP
• Kommunikation: CAN, RS485
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Kühlung: passiv
• Schutzklasse: IP55
• Abmessungen: 995 x 585 x 298 mm (H x B x T)
• Gewicht: 129,0 kg
Fazit:
BYD und SMA - eine Kombi bei der man nichts falsch machen kann. Bewährt und gut.

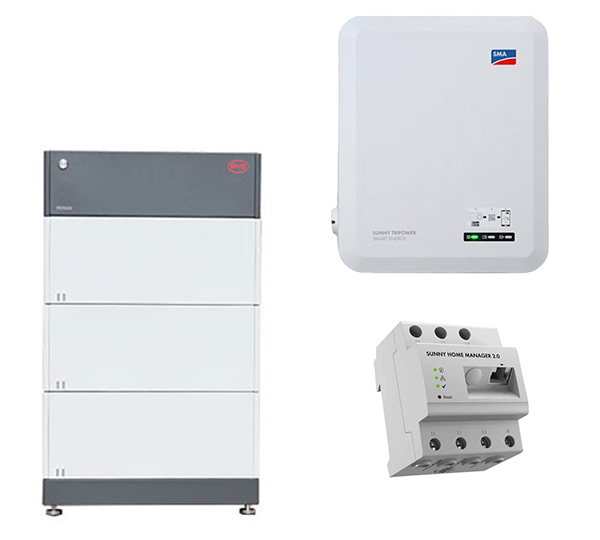

Lieferumfang:
• 1 x SMA Sunny Tripower SE 5.0 (Artikel 0150367)
• 1 x SMA Home Manager 2.0 (Artikel 0126650)
• 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)
• 3 x BYD HVS Speichermodul (Artikel 0131385)
Technische Details
Topologie: | Trafolos |
Anzahl der MPP-Tracker (Stk): | 2 |
Arc Fault Circuit Interrupter: | nein |
Max. AC Leistung (kVA): | 5,00 |
AC Nennleistung (kW): | 5,00 |
Europäischer Wirkungsgrad (%): | 97,30 |
Max. Wirkungsgrad (%): | 98,20 |
Max. Eingangsspannung DC (V): | 1.000,00 |
Max. DC Anschlussleistung (kWp): | 7,50 |
Nutzbare Kapazität (kWh): | 7,68 |
Display: | ohne Display |
Schnittstellen: | Dig. in, Dig. out, Ethernet, W-Lan |
Ersatzstromfähig: | Nein |
Wechselrichtertyp: | Hybridwechselrichter, Stringwechselrichter |
Gewerbliches System: | nein |
Integrierter DC Schalter: | Ja |
Starteingangsspannung (V): | 180 |
Schattenmanagement: | ja |
Ersatzstrom light: | ja |
DC Stecker Typ: | SUNCLIX |
Anschluss Rundsteuerempfänger: | ja |
Max. MPP-Eingangsspannung (V): | 800,00 |
Min. MPP-Eingangsspannung (V): | 210,00 |
Max. Kurzschlussstrom pro MPPT (A): | 20/20 |
Max. Kurzschlussstrom gesamt (A): | 40,00 |
Max. Ausgangsstrom (A): | 7,60 |
Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): | 1 |
Cos phi.: | +/- 0,8, +/- 0,9, 1 |
AC Netzspannung (V): | 220, 230, 240, 380, 400, 415 |
Gesamtanzahl Stringeingänge: | 2 |
Max. Eingangsstrom gesamt DC (A): | 25,00 |
AC Überspannungsschutz: | Typ 2 |
DC Überspannungsschutz: | Typ 2 |
Spannungslage zur Batterie.: | High Voltage |
Einspeisephasen.: | 3 |
AC Netzfrequenz (Hz)..: | 50 |
Max. Eingangsstromstärke pro MPPT (A): | 12,5/12,5 |
Zellchemie der Batterie: | LFP |
Intrastat Ursprungsland: | China |
Intrastat Warennummer (HS-Code): | 85076000 |
Gefahrgut UN-Nr.: | 3480 |
Hersteller: | BYD + SMA |
Marke: | BYD, SMA |
Klassifizierungscode: | M4 |
Gefahrgut Klasse: | 9 |
Gefahrgut Transportkategorie: | 2 |
Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
Tunnelbeschränkungscode: | (E) |
Gefahrgut Verpackung: | 4G |
Gefahrgut Gewicht (Netto) (kg): | 116,100 |
Hersteller.: | BYD, SMA |
Hersteller Artikelbezeichnung: | HVS 7.7*BCU2.0*Base*Sunny Tripower 5.0 Smart Energy*Sunny Home Manager 2.0 |
Herstellerbezeichnung: : | B-Box HVS 7.7 + STP 5.0 Smart Energy |
Gewicht ohne Verpackung (kg): | 161,360 |
Garantiegeber.: | BYD, SMA |
