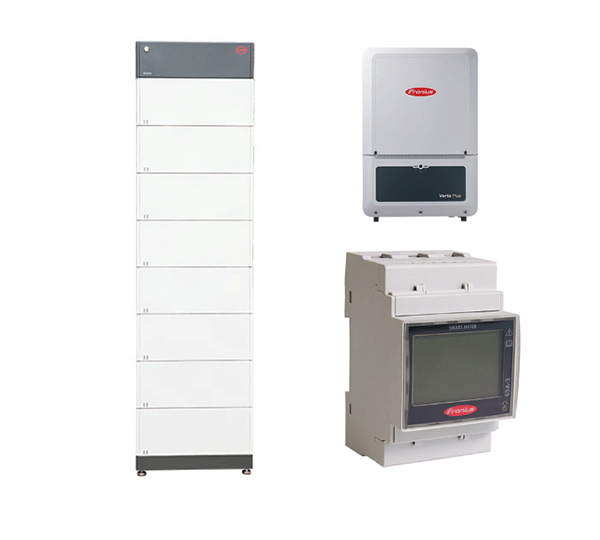

BYD HVM 22.1 + VERTO PLUS 33.0
Produktinformationen
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Wie schon bei den Fronius GEN24 Geräten macht auch bei der neuen Verto Serie das „plus“ den Unterschied. Die Verto Plus Hybrid-Wechselrichter sind schon ab Werk mit einem leistungsstarken Hochvoltspeicheranschluss ausgestattet. Mit 15 bis 33 kW sind sie die idealen Systembausteine im Small-Commercial Segment. Die bewährte Komplettausstattung bei Kommunikation wird durch AC- und DC-seitigen Überspannungsschutz sowie die Fronius Arc Guard Technology komplettiert. Hohe Sicherheitsstandards werden auch bei der Datensicherung mit Servern in Europa gesetzt. In dieser Kombination mit einem Urgestein der PV-Speicherwelt – dem BYD HVM System. Bewährt, verlässlich und zeitlich unbegrenzt erweiterbar. Jetz noch schnellere Installation dank der neuen BCU 2.0.
Produktvorteile:
• 28 A Eingangsstrom pro MPPT / Strang
• 50 A Ladestrom zum Hochvoltspeicher
• 3-phasiger Ersatzstrom mit Fronius Backup Switch + Controller möglich
• Speicher zeitlich unbegrenzt erweiterbar
• Zertifizierte Batteriesicherheit gemäß VDE 2510-50
Produkteigenschaften System:
• AC-Nennleistung: 33,0 kW
• Netzanschluss: 3-phasig
• AC Netzspannung: 400 V
• Anzahl MPPT: 3
• Max. Eingangsspannung DC: 1000 V
• Max. Eingangsstrom DC: 28 A je MPPT
• DC-Überspannungsschutz: Typ 1+2
• AC-Überspannungsschutz: Typ 2
• DC-Steckertyp: PV – Stäubli MC4, Bat – Stäubli MC4 Evo Stor
• Anzahl Batterieanschlüsse: 1
• Kommunikation: WLAN, Ethernet
• Schnittstellen: 2 x RS485, 6 x DI (FRE), 6 x DO
• Schutzklasse: IP66
• Kühlung: aktiv
• Gewicht: 43,0 kg
• Abmessungen: 865 x 574 x 279 mm (H x B x T)
• Garantie: 2,5 Jahre + weitere 5 Jahre nach kostenloser Registrierung
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 22,08 kWh
• Speichertyp: Hochvolt
• Nennspannung: 409,6 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 4 bis 8
• Anzahl Einheiten parallel: bis zu 3
• Zellchemie: LFP
• Kommunikation: CAN, RS485
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Kühlung: passiv
• Schutzklasse: IP55
• Abmessungen: 2160 x 585 x 298 mm (HxBxT)
• Gewicht: BMS 15,0 kg, 8 x Speicher je 38,0 kg
Fazit:
Der Verto Plus ist Fronius Einstieg ins Small Commercial Segment. Top kombiniert mit der BYD HVM.
Lieferumfang:
• 1 x Fronius Verto Plus 33.0 Hybrid-WR (Artikel 0159337)
• 1 x Fronius Smart Meter TS 65A-3 (Artikel 0151650)
• 1 x BYD BCU HV BCU2.0 (Artikel 0159471)
• 8 x BYD HVM Speichermodul (Artikel 0131400)
Technische Details
Arc Fault Circuit Interrupter: | ja |
Einspeisephasen: | 3 |
DC Stecker Typ: | MC4 |
Max. Eingangsspannung DC (V): | 1.000,00 |
Spannungslage zur Batterie: | High Voltage |
Anzahl der MPP-Tracker (Stk): | 3 |
Gehäuseschutzklasse: | IP55 |
Display: | ohne Display |
Schnittstellen: | Ethernet, RS485, W-Lan |
Max. DC Anschlussleistung (kWp): | 50,00 |
Max. AC Leistung (kVA): | 33,30 |
AC Nennleistung (kW): | 33,30 |
Wechselrichtertyp: | Hybridwechselrichter |
Gewerbliches System: | nein |
Integrierter DC Schalter: | Ja |
Max. Temperatur der Umgebung (°C): | 50 |
Max. Kurzschlussstrom pro MPPT (A): | 50 |
Max. MPP-Eingangsspannung (V): | 870,00 |
Starteingangsspannung (V): | 150 |
Max. Kurzschlussstrom gesamt (A): | 150,00 |
Max. Ausgangsstrom (A): | 50,50 |
Min. MPP-Eingangsspannung (V): | 410,00 |
AC Netzfrequenz (Hz).: | 50/60 |
AC Netzspannung (V): | 220, 230, 380, 400 |
AC Überspannungsschutz: | Typ 2 |
Min. Temperatur der Umgebung (°C): | -10 |
Gesamtanzahl Stringeingänge: | 6 |
DC Überspannungsschutz: | Typ 1 und Typ 2 |
Max. Eingangsstrom gesamt DC (A): | 84,00 |
Spannungslage zur Batterie.: | High Voltage |
Einspeisephasen.: | 3 |
AC Netzfrequenz (Hz)..: | 50, 60 |
Nutzbare Kapazität (kWh): | 20,08 |
Max. Eingangsstromstärke pro MPPT (A): | 28 |
Zellchemie der Batterie: | LFP |
Intrastat Ursprungsland: | China |
Intrastat Warennummer (HS-Code): | 85076000 |
Gefahrgut UN-Nr.: | 3480 |
Hersteller: | BYD + Fronius |
Klassifizierungscode: | M4 |
Gefahrgut Klasse: | 9 |
Gefahrgut Transportkategorie: | 2 |
Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
Tunnelbeschränkungscode: | (E) |
Gefahrgut Verpackung: | 4G |
Marke: | BYD, Fronius |
Kompatible Speicherhersteller: | BYD |
Gefahrgut Gewicht (Netto) (kg): | 307,200 |
Hersteller Artikelbezeichnung: | HVM 22.1*Verto plus 33.0 |
Herstellerbezeichnung: : | BYD HVM 22.1 + VERTO PLUS 33.0 |
Gewicht ohne Verpackung (kg): | 365,400 |
