BYD + Sungrow
Art-Nr. 0160057

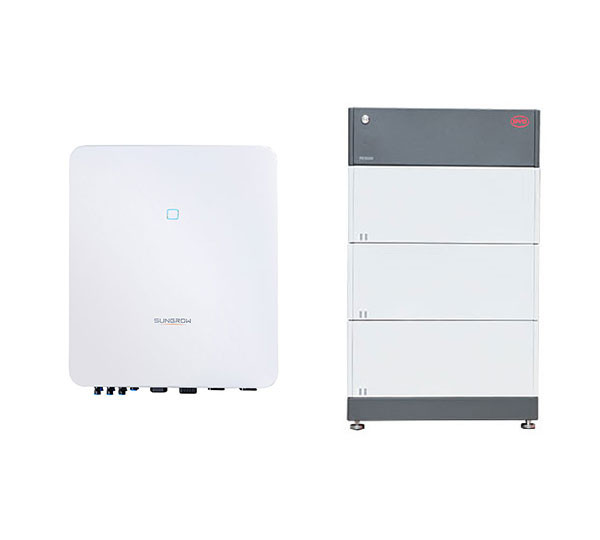

B-Box Premium HVS 7.7 + SH10.0RT-20-V11
HV-Speichersystem, 7,68 kWh, BCU 2.0, 3-phasig
Das Set besteht aus
Produktinformationen
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
WiNet Modul (für WLAN und LAN / Ethernet Anbindung) und 3-Phasen Zähler sind im Lieferumfang des Wechselrichters enthalten.
Dieses bewährte Komplettpaket mit Sungrow und BYD ist vielseitig und flexibel einsetzbar. Der Hybrid-Wechselrichter kommt mit Vollausstattung inklusive Typ 2 Überspannungsschutz für Modul- und Netzseite sowie Schnittstellen für Wifi, Netzwerk und FRE. Mit bis zu 13,5 A Eingangsstrom pro Tracker sind auch aktuelle Modulreihen kein Problem. Der BYD HVS Hochvoltspeicher ermöglicht bis zu 12,8 kWh pro Turm und bis zu 3 Einheiten parallel. Ideal vom Heimgebrauch bis hin zu kleinen Commercial-Anwendungen. Noch schnellere Installation dank der neuen BCU 2.0 und kompatibel mit vielen führenden Herstellern.
Produktvorteile:
• Geeignet für leistungsstarke Module
• Speicher zeitlich unbegrenzt erweiterbar
• Bis zu 5 Systeme im Parallelbetrieb
Produkteigenschaften System:
• AC-Leistung: 10,0 kW
• Anzahl MPPT: 2
• DC-Eingangsstrom: 27,0 A (MPPT 2)
• AC-Anschluss: 400V, 3-phasig
• Kommunikation: Wifi, LAN, RS485, CAN, 4 x DI (FRE), 1 x DO (WP)
• Schutzklasse: IP65
• Kühlung: passiv
• Abmessungen: 540 x 470 x 170 mm (L x B x H)
• Gewicht: 27,0 kg
• Garantie: 10 Jahre
• Inklusive WiNet Dongle und Smart Meter
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 7,68 kWh
• Nennspannung: 204,8 V
• Zeitfenster Erweiterung: unbegrenzt
• Aufbau pro Einheit: 2 bis 5 Batteriemodule
• Anzahl Einheiten parallel: 3
• Zellchemie: LFP
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Schutzklasse: IP55
• Abmessungen: 995 x 585 x 298 mm (HxBxT)
• Gewicht: 129,0 kg
Fazit:
Alles drin und dran, fix und fertig, flexibel einsetz- und erweiterbar.
Lieferumfang:
• 1 x Sungrow SH10.0RT-20-V11 Hybrid-WR, inkl. WiNet Dongle und Meter (Artikel 0154117)
• 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)
• 3 x BYD HVS Speichermodul (Artikel 0131385)
Technische Details
Topologie: | Trafolos |
Einspeisephasen: | 3 |
Max. Wirkungsgrad (%): | 98,40 |
Europäischer Wirkungsgrad (%): | 97,90 |
Anzahl der MPP-Tracker (Stk): | 2 |
Max. Eingangsspannung DC (V): | 1.000,00 |
Max. AC Leistung (kVA): | 10,00 |
AC Nennleistung (kW): | 10,00 |
Max. DC Anschlussleistung (kWp): | 15,00 |
Spannungslage zur Batterie: | High Voltage |
Nutzbare Kapazität (kWh): | 7,68 |
Gehäuseschutzklasse: | IP55 |
Display: | ohne Display |
Schnittstellen: | Ethernet, RS485, W-Lan |
Wechselrichtertyp: | Hybridwechselrichter, Stringwechselrichter |
Gewerbliches System: | nein |
Integrierter DC Schalter: | Ja |
Max. Temperatur der Umgebung (°C): | 50 |
Min. MPP-Eingangsspannung (V): | 200,00 |
Max. MPP-Eingangsspannung (V): | 950,00 |
Max. Ausgangsstrom (A): | 15,20 |
Dezibel: | 30 |
Starteingangsspannung (V): | 250 |
Max. Kurzschlussstrom gesamt (A): | 54,00 |
Max. Kurzschlussstrom pro MPPT (A): | 36,0/18,0 |
Cos phi.: | +/- 0,8, +/- 0,9, 1 |
AC Netzspannung (V): | 220, 230, 380, 400 |
AC Netzfrequenz (Hz).: | 50 |
AC Überspannungsschutz: | Typ 2 |
DC Überspannungsschutz: | Typ 2 |
Gesamtanzahl Stringeingänge: | 3 |
Min. Temperatur der Umgebung (°C): | -10 |
Max. Eingangsstrom gesamt DC (A): | 40,50 |
Spannungslage zur Batterie.: | High Voltage |
Einspeisephasen.: | 3 |
AC Netzfrequenz (Hz)..: | 50 |
Max. Eingangsstromstärke pro MPPT (A): | 27,0/13,5 |
Zellchemie der Batterie: | LFP |
Intrastat Ursprungsland: | China |
Intrastat Warennummer (HS-Code): | 85076000 |
Gefahrgut UN-Nr.: | 3480 |
Hersteller: | BYD + Sungrow |
Marke: | BYD, Sungrow |
Klassifizierungscode: | M4 |
Gefahrgut Klasse: | 9 |
Gefahrgut Transportkategorie: | 2 |
Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
Tunnelbeschränkungscode: | (E) |
Gefahrgut Verpackung: | 4G |
Gefahrgut Gewicht (Netto) (kg): | 116,100 |
Hersteller Artikelbezeichnung: | HVS 7.7*SH10.0RT-20*BCU2.0*Base |
Herstellerbezeichnung: : | B-Box Premium HVS 7.7 + SH10.0RT-20-V11 |
Gewicht ohne Verpackung (kg): | 158,060 |
Downloads
Battery-Box Premium HVS 2,56 kWh
B-Box Premium HV BCU + Base 2.0
SH10.0RT-20-V11
Battery-Box Premium HVS 2,56 kWh
Datenblatt Englisch
Weitere Informationen Englisch
Garantiebedingungen Englisch
Bedienungsanleitung Englisch
B-Box Premium HV BCU + Base 2.0
SH10.0RT-20-V11
