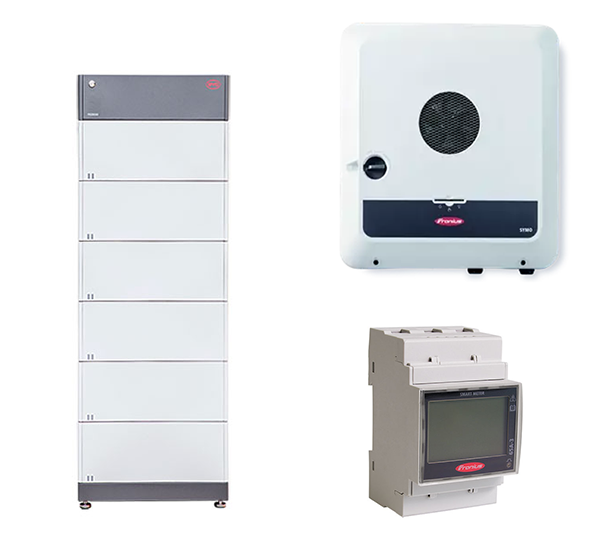

BYD HVM 16.6 + Symo GEN24 12.0 SC Plus

BYD + Fronius

Art-Nr. 0160047

BYD HVM 16.6 + Symo GEN24 12.0 SC Plus

HV-Speichersystem, 16,56 kWh, BCU 2.0, 3-phasig

SMART METER TS 65A-3 | bidirektionaler Zähler

Fronius

Art.-Nr. 0151650

SMART METER TS 65A-3

bidirektionaler Zähler

Symo GEN24 12.0 SC Plus | Hybrid-WR, 2 MPPT, 3-phasig

Fronius

Art.-Nr. 0156755

Symo GEN24 12.0 SC Plus

Hybrid-WR, 2 MPPT, 3-phasig

Battery-Box Premium HVM 2,76 kWh | HV-Speichermodul, 2,76 kWh nutzbar

BYD

Art.-Nr. 0131400

Battery-Box Premium HVM 2,76 kWh

HV-Speichermodul, 2,76 kWh nutzbar

B-Box Premium HV BCU + Base 2.0 | Controller für HV-Speicher Serie HVM + HVS

BYD

Art.-Nr. 0159471

B-Box Premium HV BCU + Base 2.0

Controller für HV-Speicher Serie HVM + HVS

Produktinformationen

ACHTUNG:

UN 3480 Lithium-Ionen-Batterien, 9, (E)

Beförderungskategorie 2

Der im Set enthaltene Smart Meter hat keine Schnittstelle zur Nutzung von dynamischen Stromtarifen. Sollte diese Funktion gewünscht sein bitte den Fronius Smart Meter IP (Artikel 0154145) verwenden.

Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.

Der Symo GEN24 12.0 SC ist der neueste Spross in der GEN24-Familie von Fronius. Wie auch seine kleineren Brüder ist der SC als vollwertiger Hybrid oder Battery-Ready erhältlich. Hier macht das „Plus“ den Unterschied. Sie entscheiden selbst ob und wann sie diese Funktion mittels Aktivierungscode nutzen wollen. Der smarte PV-Point Notstromanschluss mit maximal 3 kW Ausgangsleistung ist in jeder Ausführung aktiv und kann mit einer kleinen Nachrüstung jetzt auch im Dauerbetrieb genutzt werden. Alle anderen Funktionen und Schnittstellen bleiben bewährt gut. In dieser Kombination mit einem Urgestein der PV-Speicherwelt – dem BYD HVM System. Bewährt, verlässlich und zeitlich unbegrenzt erweiterbar. Jetzt noch schnellere Installation dank der neuen BCU 2.0.

Produktvorteile:

• Bewährtes und leistungsstarkes Hybridsystem

• Notstrom über Fronius PV-Point, optional auch für Dauernutzung

• Ersatzstrom mit Enwitec Umschalteinrichtung möglich

• Speicher zeitlich unbegrenzt erweiterbar

• Zertifizierte Batteriesicherheit gemäß VDE 2510-50

Produkteigenschaften System:

• AC-Leistung: 12,0 kW

• AC-Anschluss: 400V, 3-phasig

• Anzahl MPPT: 2

• DC Eingangsstrom: MPPT 1 - 28,0 A, MPPT 2 - 14,0 A

• Kommunikation: WLAN, Ethernet, 2 x RS485

• Schnittstellen: 6 x DI (FRE), 6 x DO

• Schutzklasse: IP66

• Kühlung: aktiv

• Abmessungen: 595 x 529 x 180 mm (H x B x T)

• Gewicht: 22,8 kg

Produkteigenschaften Speicher:

• Batteriekapazität (nutzbar): 16,56 kWh

• Zeitfenster Erweiterung: unbegrenzt

• Zellchemie: LFP

• Nennspannung: 307,2 V

• COM Anschlüsse: RJ45

• BAT Anschlüsse: MC4

• Schutzklasse: IP55

• Abmessungen: 1694 x 585 x 298 mm (HxBxT)

• Gewicht: BMS 15,0 kg, 6 x Speicher je 38,0 kg

Fazit:

12 kW Leistungsklasse mit allen GEN24 Tugenden. Dazu ein Urgestein der PV-Speicherwelt – das BYD HVM System.

Lieferumfang:

• 1 x Fronius Symo GEN24 12.0 SC Plus Hybrid-WR (Artikel 0156755)

• 1 x Fronius Smart Meter TS 65A-3 (Artikel 0151650)

• 1 x BYD BCU HV BCU2.0 (Artikel 0159471)

• 6 x BYD HVM Speichermodul (Artikel 0131400)

mehr anzeigen weniger anzeigen

Technische Details

Einspeisephasen:	3
AC Nennleistung (kW):	12,00
Max. DC Anschlussleistung (kWp):	18,00
Anzahl der MPP-Tracker (Stk):	2
Europäischer Wirkungsgrad (%):	98,00
Arc Fault Circuit Interrupter:	nein
Max. Eingangsspannung DC (V):	1.000,00
Max. Wirkungsgrad (%):	98,30
Spannungslage zur Batterie:	High Voltage
Nutzbare Kapazität (kWh):	19,32
Gehäuseschutzklasse:	IP55
Display:	ohne Display
Schnittstellen:	Ethernet, RS485, W-Lan
Max. AC Leistung (kVA):	12,00
Wechselrichtertyp:	Hybridwechselrichter
Integrierter DC Schalter:	Ja
Integrierter AC Schalter:	nein
Max. Temperatur der Umgebung (°C):	50
Ersatzstromfähig:	ja mit Zubehör
Anschluss Rundsteuerempfänger:	ja
Max. MPP-Eingangsspannung (V):	800,00
Max. Ausgangsstrom (A):	18,20
Kapazität nachträglich erweiterbar:	ja ohne Zeitbegrenzung
Ersatzstrom light:	ja mit Zubehör
Min. MPP-Eingangsspannung (V):	295,00
Cos phi.:	+/- 0,7, +/- 0,8, +/- 0,9, 1
AC Netzfrequenz (Hz).:	50/60
AC Netzspannung (V):	220, 230, 380, 400
Gesamtanzahl Stringeingänge:	3
Min. Temperatur der Umgebung (°C):	-10
Max. Eingangsstrom gesamt DC (A):	45,00
Spannungslage zur Batterie.:	High Voltage
Einspeisephasen.:	3
Max. Eingangsstromstärke pro MPPT (A):	28
Zellchemie der Batterie:	LFP

Intrastat Ursprungsland:	China
Intrastat Warennummer (HS-Code):	85076000
Gefahrgut UN-Nr.:	3480
Hersteller:	BYD + Fronius
Hersteller Artikelbezeichnung:	HVM 16.6*Symo GEN24 12.0 Plus SC
Klassifizierungscode:	M4
Gefahrgut Klasse:	9
Gefahrgut Transportkategorie:	2
Gefahrgut Beschreibung:	LITHIUM-IONEN-BATTERIEN
Tunnelbeschränkungscode:	(E)
Gefahrgut Verpackung:	4G
Gefahrgut Gewicht (Netto) (kg):	308,500
Marke:	BYD, Fronius
Kompatible Speicherhersteller:	BYD
Hersteller.:	BYD, Fronius
Herstellerbezeichnung: :	BYD HVM 16.6 + Symo GEN24 12.0 SC Plus
