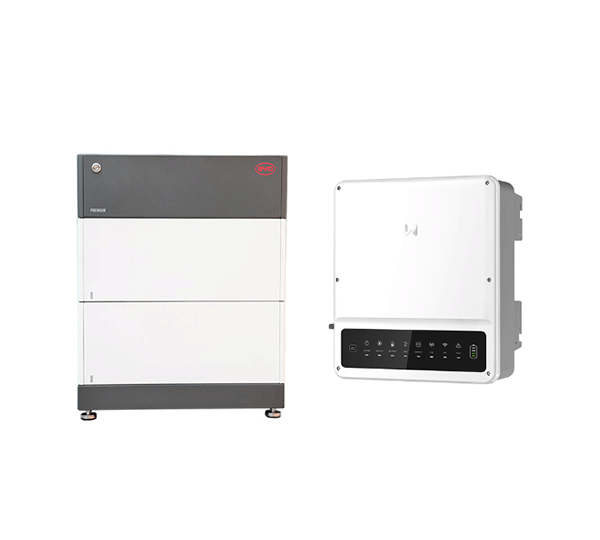

BYD B-Box HVS 5.1 + GW3600N-EH
Produktinformationen
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Neben einem DC Eingangsstrom von 16 Ampere glänzt die EH Serie von Goodwe auch mit einer echten, unterbrechungsfreie USV Funktion für den Backup-Anschluss. So können auch empfindliche Verbraucher in jeder Netzsituation sorgenfrei betrieben werden. Kombiniert mit der bewährten HVS Hochvolt-Serie von BYD ein leistungsstarkes System für den Heimgebrauch. Jetzt noch schnellere Installation dank der neuen BCU 2.0.
Produktvorteile:
• Notstrom mit USV Funktion < 10ms
• 16 A Eingangsstrom pro MPPT
• Energy Meter bei Wechselrichter enthalten
• Speicher jederzeit bis zu 12,8 kWh nachrüstbar
Produkteigenschaften System:
• AC-Leistung: 3,6 kW
• Netzanschluss: 1-phasig
• AC Netzspannung: 400 V
• Anzahl MPPT: 2
• DC Überspannungsschutz: Typ 2
• Kommunikation: Wifi, Ethernet (optional), RS485, CAN
• Schutzklasse: IP65
• Kühlung: passiv
• Abmessungen: 354 x 433 x 147 mm (B x H x T)
• Gewicht: 17,0 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 5,12 kWh
• Speichertyp: Hochvolt
• Nennspannung: 204,8 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 2 bis 5
• Anzahl Einheiten parallel: bis zu 3
• Zellchemie: LFP
• Kommunikation: CAN, RS485
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Kühlung: passiv
• Schutzklasse: IP55
• Abmessungen: 762 x 585 x 298 mm (HxBxT)
• Gewicht: 91,0 kg
Fazit:
Gute Hersteller – gute Kombi. Immer gerne wieder.
Lieferumfang:
• 1 x GW3600N-EH Hybrid-WR, inkl. Meter (Artikel 0152931)
• 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)
• 2 x BYD HVS Speichermodul (Artikel 0131385)
Technische Details
Topologie: | Trafolos |
Anzahl der MPP-Tracker (Stk): | 2 |
Arc Fault Circuit Interrupter: | nein |
Nutzbare Kapazität (kWh): | 5,12 |
Max. Wirkungsgrad (%): | 97,60 |
Gehäuseschutzklasse: | IP55 |
Europäischer Wirkungsgrad (%): | 97,00 |
Display: | ohne Display |
Max. Eingangsspannung DC (V): | 580,00 |
AC Nennleistung (kW): | 3,60 |
Schnittstellen: | RS485, W-Lan |
Max. DC Anschlussleistung (kWp): | 5,40 |
Max. AC Leistung (kVA): | 3,60 |
Wechselrichtertyp: | Hybridwechselrichter |
Gewerbliches System: | nein |
Integrierter DC Schalter: | Ja |
Max. Temperatur der Umgebung (°C): | 50 |
Min. MPP-Eingangsspannung (V): | 100,00 |
Max. MPP-Eingangsspannung (V): | 550,00 |
Max. Kurzschlussstrom pro MPPT (A): | 21,2 |
Max. Kurzschlussstrom gesamt (A): | 42,40 |
Starteingangsspannung (V): | 90 |
Cos phi.: | +/- 0,8, 1 |
AC Netzspannung (V): | 220, 230 |
Gesamtanzahl Stringeingänge: | 2 |
Max. Eingangsstrom gesamt DC (A): | 32,00 |
DC Überspannungsschutz: | Typ 2 |
Min. Temperatur der Umgebung (°C): | -10 |
Spannungslage zur Batterie.: | High Voltage |
AC Netzfrequenz (Hz)..: | 50, 60 |
Einspeisephasen.: | 1 |
Max. Ausgangsstrom (A): | 15,70 |
Max. Eingangsstromstärke pro MPPT (A): | 16 |
Zellchemie der Batterie: | LFP |
Intrastat Ursprungsland: | China |
Intrastat Warennummer (HS-Code): | 85076000 |
Gefahrgut UN-Nr.: | 3480 |
Hersteller: | BYD + Goodwe |
Klassifizierungscode: | M4 |
Gefahrgut Klasse: | 9 |
Gefahrgut Transportkategorie: | 2 |
Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
Tunnelbeschränkungscode: | (E) |
Gefahrgut Verpackung: | 4G |
Marke: | BYD, GoodWe |
Hersteller.: | BYD, GoodWe |
Gefahrgut Gewicht (Netto) (kg): | 75,400 |
Hersteller Artikelbezeichnung: | HVS 5.1*GW3600N-EH*BCU2.0*Base |
Herstellerbezeichnung: : | BYD B-Box HVS 5.1 + GW3600N-EH |
Gewicht ohne Verpackung (kg): | 107,360 |
Downloads
Battery-Box Premium HVS 2,56 kWh
GW3600N-EH HYBRID (+ DC-Switch, Wifi, 3P Meter)
B-Box Premium HV BCU + Base 2.0
Battery-Box Premium HVS 2,56 kWh
GW3600N-EH HYBRID (+ DC-Switch, Wifi, 3P Meter)
B-Box Premium HV BCU + Base 2.0
